项目共计438路视频：130万像素高清红外高速球机96台，130万像素高清红外枪机256台、130万像素高清红外半球86台。后端电视墙采用16块46寸拼接屏，30天24小时主码流不间断存储。

项目分析

• 视频采集系统、视频传输系统、视频切换管理系统、视频显示系统、视频录像系统这五个大部分组成了一个标准的视频监控系统。视频采集系统主要是完成对前端图像信号的获取；

• 视频传输控制系统完成对前端图像信号的传送和控制通信；

• 视频切换管理系统完成对图像信号的切换控制和资源分配；

• 视频显示系统完成对前端图像信号的终端设备输出；

• 视频录像系统完成对前端图像信号的长延时存储和回放。

在系统工程中，良好的视频传输设计是监控系统非常重要的一部分。如果建设一套好的系统，选用的都是高指标、高画质的摄像机、监视器、录像机，但是没有良好的传输系统，最终在监视器上看到的图像将无法令人满意。

在一个大型网络监控系统中，如何走线布线，交换机如何选型，如何保证整个网络传输系统视频流畅以及项目后期维护管理更方便。在很多网络视频监控项目中往往会因为交换机的配置不够合理、选型不到位、带宽不足， 我们经常能听到客户很多的抱怨，比如网线支持距离不够，图像出现掉帧、卡顿、延迟现象，IP地址理解、理解规划困难，网管人员奇缺等。特别是工程们对这块的体会是最深的。针对以上的情形为例来讲下整个项目的配置过程。

项目情况

1、项目情况：

项目共计438路视频：130万像素高清红外高速球机96台，130万像素高清红外枪机256台、130万像素高清红外半球86台。后端电视墙采用16块46寸拼接屏，30天24小时主码流不间断存储。

视频传输部分：考虑到本项目各个视频点比较分散，为了方便布线及后期系统维护管理，交换机我们给客户推荐采用了300米传输的专业工程交换机，前端视频通过网络传输到接入层接换机在通过光纤传输监控中心。

2、1交换机的优势

1)、300米网络传输：

高度解决了摄像头比较分散的问题，可以将同义聚集点更远的视频传输到一起同时传到监控中心，也间接节约了交换机的数量及整个系统成本。

2)、拓扑功能：

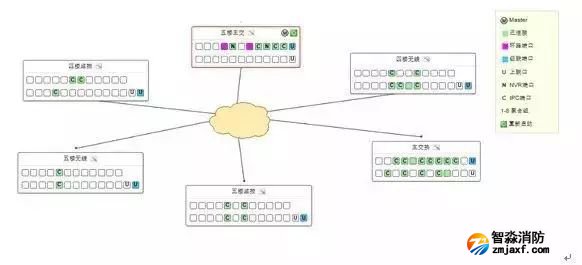

组网完成后，整个系统整个项目的所以的视频链接在拓扑图上可以一目了然。如下图：

每个交换机可以按相应的交换机地方备注名字，比如：（1楼1层交换机）以此类推，形成有效的集群管理。

3、固定端口识别IP功能：

对于支持ONVIF协议的NVR、IP Camera能够自动识别出来，并表明设备厂商、型号、地点等信息。

并且标明NVR和IP Camera之间的关系，即哪些IP Camera是受哪台NVR所管理的。如下图：我们可以看到几个字母和按钮：U表示上联口（交换机与交换机连接用），C表示IPC（即摄像头），N表示NVR（网络硬盘录像机）

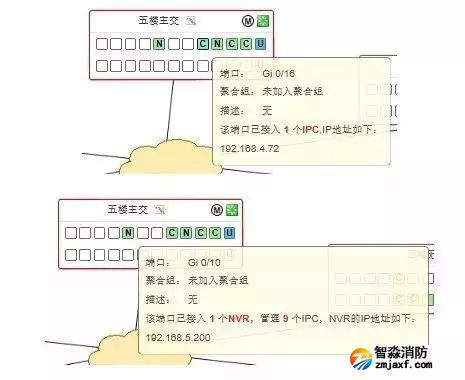

鼠标停留在“C"位置可以看到IPC的IP地址和相关信息.鼠标停留在"N"位置可以看到NVR的IP地址和相关信息

将鼠标停留在N字母标识上，不仅可以看到NVR的IP地址还会使连接NVR上的所有IPC闪烁，无论连接在哪个交换机，只要是连接到同一台NVR，便会闪烁。

4、环路检测功能：

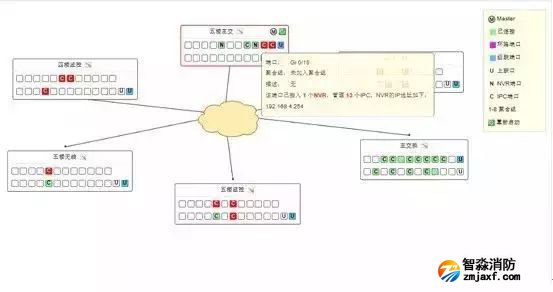

在网络中Netis Vision交换机之间能自动识别出端口之间的环路后屏蔽并标记出来，任意插线造成环路后也不会对网络产生影响，在拓扑中标记成紫色后方便维护和故障排除，如图片：

5、通断报警、专网配置等等，这里不一一介绍。

此项目中了有这款专业视频监控交换机，布线、故障排查，维护等变得非常简单方便。

解码上墙

接下来解码上墙这块：438路视频按4M兆码流算，存储一个月，差不多得190块3TB硬盘，为了考虑成本，我们向客户推荐了24盘位的存储矩阵。网络高清数字矩阵拥有监控行业多个产品的功能，其中包括平台软件管理，网络高清解码，网络存储，及视频矩阵切换控制、（拼接服务器）的功能，报警联动，电子地图、门禁接入，消防报警接入。

结束语

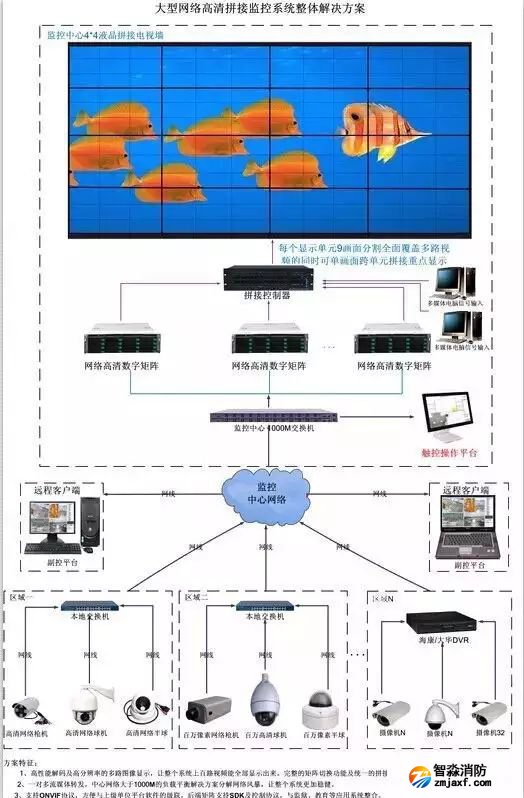

在任何大规模系统中，中心机房的大小、产品的数量甚至能耗等，已经成为一个系统性的难题。视频监控系统同样需要在监控中心，通过由单机具备更多功能更高性能的设备来构成，这是一个重要的考虑因素。存储产品如果在保障高性能的基础上，将存储之外的一些相关功能集成到存储产品中，将会是一个适应小机房、大应用发展趋势的必然选择。整体的方案设计拓扑图如下:
