星三角启动现场接线注意事项

回顾

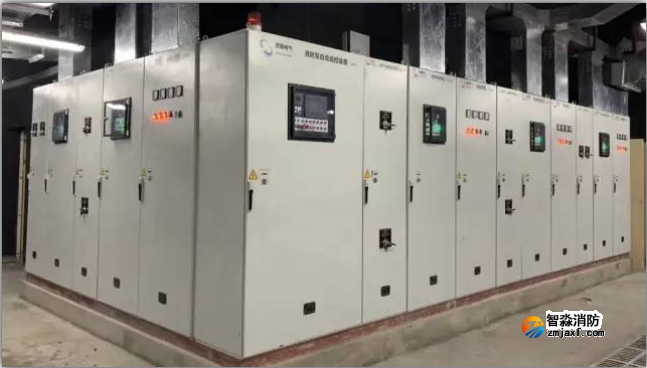

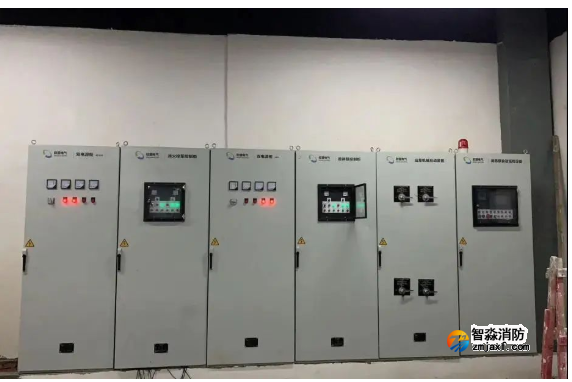

消防泵控制柜接线时可根据图纸先把负荷侧电线接上，再接电源接线。接线时应考虑几个方面;

(1)  导线或电缆的选择应满足电压等级、电压降、发热和机械强度要求，安装要符合安全工作规程要求。

(2)  电机接线时应将接地端一起接上。

(3)  接线完毕要对接线进行核对和检查，防止接线错误，必要时进行核相。

(4)  启动电机前应对设备设施作绝缘电阻检查和接线检查，并手动检查电机联动的机械部分的运转情况，确保无卡阻，当试验时出现电机反转时应调换相线。

外部的启动信号统一接线到端子，全部是无源模式，仅有一个例外，下文详细介绍。举例说明：将端子上 COM 和 DI4 短接，表示有外控信号，断开表示没有信号。水泵柜的启动功能很多，应当根据现场需求相应选择使用。

⚫ R11-1/R11-2：面板上手自动旋钮处于自动时输出。

⚫ R12-1/R12-2：面板上手自动旋钮处于手动时输出。

⚫ DI1/DI0：处于手动时，DI1 启动 1#泵，DI0 停止。

⚫ DI3/DI2：处于手动时，DI3 启动 2#泵，DI2 停止。

⚫ DI9：低液位保护，停泵

⚫ DI13-：不论手自动旋钮处于哪个状态，来信号启 1#泵，信号消失停泵。

⚫ DI14-：不论手自动旋钮处于哪个状态，来信号启 2#泵，信号消失停泵。

⚫ DI4：处于自动时，来信号启泵，信号消失停泵。

⚫ DI7/DI8：处于自动时，DI7 来信号启泵(自保持)，DI8 信号停泵。

⚫ R06+/R06-：1#泵运行反馈，无源触点。

⚫ R07+/R07-：2#泵运行反馈，无源触点。

⚫ R09+/R09-：故障反馈，无源触点

⚫ 1-7/1-8：1#泵运行反馈，无源触点

⚫ 2-7/2-8：2#泵运行反馈，无源触点

⚫ DI10+/DI10-：功能与 DI4 一致，当有 24V 信号时，启泵。

⚫ Y14/0V：当水泵运行时，输出一个 24V 电压。

电动机配线是动力配线的一部分。它是指由配电箱至电动机的一段配线，尽可能使用穿管配线，导线截面应满足对电动机供电的要求。接线时应注意以下几点：

(1)  用绝缘电阻表检查电动机的绝缘电阻，500V以下的电动机用500V绝缘电阻表进行测试，测得的绝缘电阻值不应低于5MΩ。

(2)  检查线路电源电压与电动机铭牌上注明的额定电压是否相符。

(3)  铜、铝接头与设备桩头连接时，应可靠紧密接触。铜芯线最小截面积不得小于1mm²，铝芯线最小截面积不得小于2. 5mm²。

(4)  导线接近电动机的管口，离地不得低于100mm，应使用金属软管或塑料管保护，并适当留长些，以便伸缩；另一端与进线盒连接，并应有固定支点。

(5)  对于防爆式电动机，应在导线进入电动机的管口和电动机接线盒处塞上麻布或纱布带，再浇上沥青密封。

(6)  室内水平敷设时，离地低于2m的导线以及垂直敷设时离地低于1.3m的导线，均应穿钢管或硬塑料管加以保护。管口套上护口圈，以免损伤导线。

(7)  电动机必须可靠接地或接零。

(8)  电动机电缆管的管口应在电动机接线盒附近，从管囗到接线盒间的导线应用金属软管保护，进电动机的导线应做滴水弯。

(9)  电动机的外壳应可靠接地，接地线应接在电动机指定的标志处。接地线截面通常按电源线截面的1/3选择。

(10）电动机的引出线鼻子焊接或压接应牢固，电气接触良好，裸露带电部分的电气间隙应符合规定。

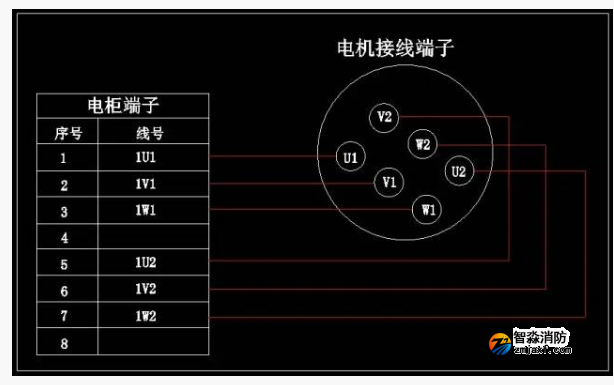

若水泵的启动方式为星三角，应该有 3+1 电缆两根连接电柜供电端子和电机接线端子。
