接地电阻土壤电阻率测试仪使用方法

智淼消防防雷装置检测专业设备仪器系列，根据雷电防护装置检测资质管理办法（中国气象局令第31号）要求配置，符合标准。可满足国家法定计量检定机构检定或校准，易于使用掌握，操作方便，适于现场使用。可适用于用于避雷装置检测、防雷工程验收检测、过压器件运行监测、机房环境检测、建审项目检测、雷电灾害调查等。

接地电阻土壤电阻率测试仪可以使用2、3、4线法测量接地电阻、土壤电阻率、接地电压测量等功能。接地电阻量程可达：0.00Ω～30.00KΩ，土壤电阻率量程可达：0.00ΩM～9999KΩM，电压量程：0～600V，每栋房子或者每个机房的地网设计前，都要考虑到地网要布多大才符合设计要求，这时判断的一个重要参数就是土壤电阻率。

土壤电阻率测试仪：四线法测量，测试电流：>20mA（正弦波）分辨率：0.01Ω

准备测量5米深的土壤电阻率

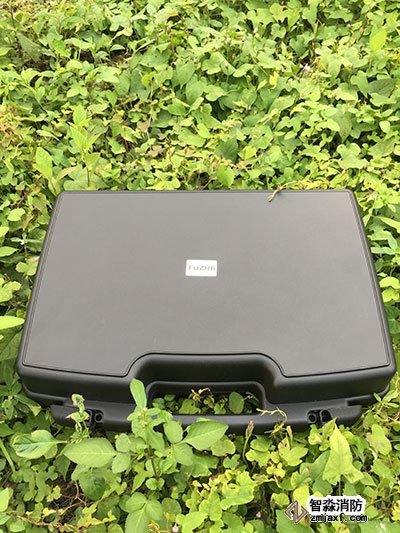

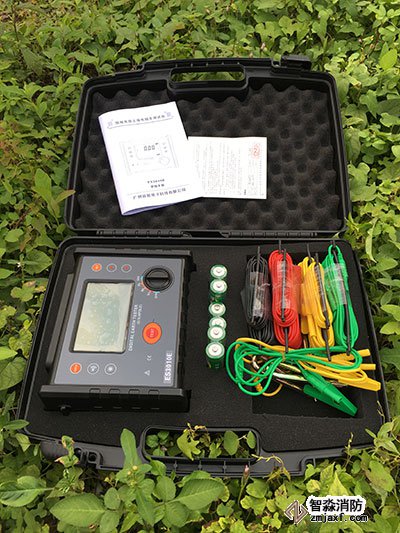

打开仪表箱，ES3010E标准配件有：仪表1台,仪表箱1个,辅助接地棒4根,测试线  4条,简易测试线2条,1.5V电池6节用户手册 保用证1份

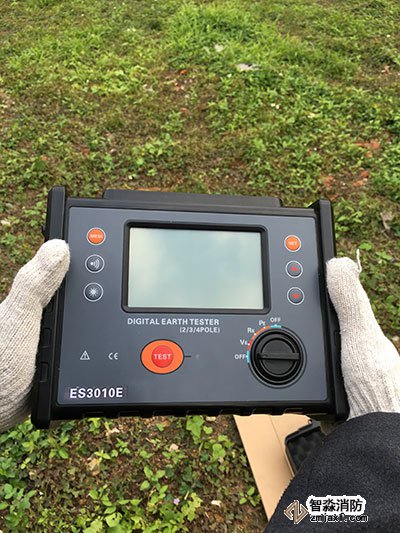

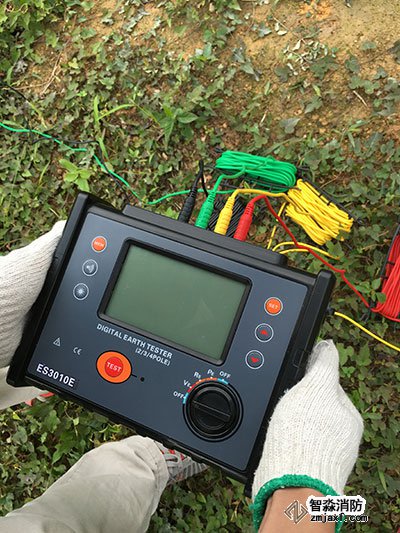

拿出ES3010E仪表来，此时旋转开关在OFF档位。关机状态中

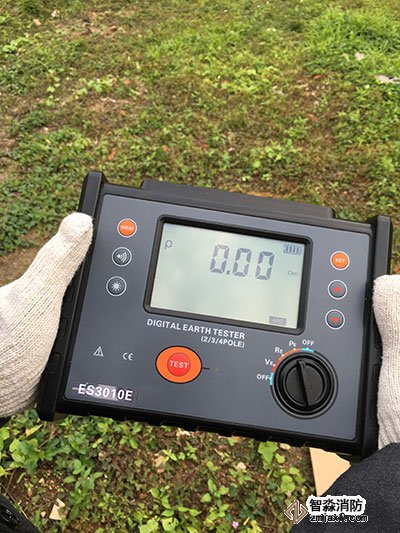

测量土壤电阻率，就把旋转开关旋转到ρE档，将会显示0.00Ωm，测量接地电阻就旋转到RE档，接地电压就VE档

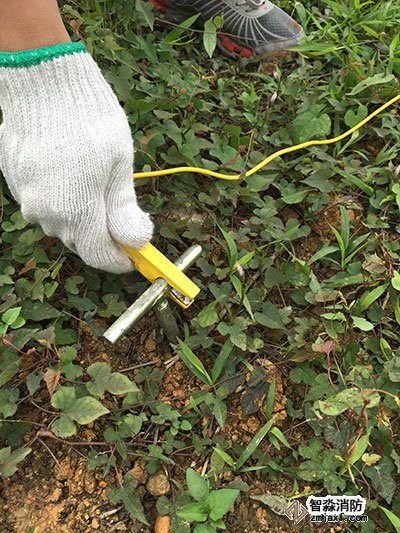

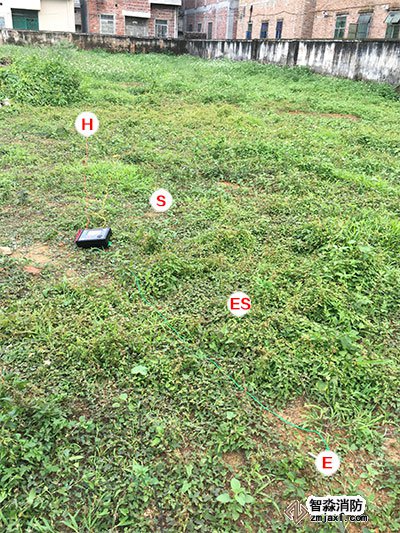

把接地棒打到土壤下，线上有钳子的一端钳住接地棒，还要再打三根接地棒。共：红，黄，绿，黑四根线。接地线的按照H,S,ES,E顺序成一直线排列，每个接地棒之间距离为5米

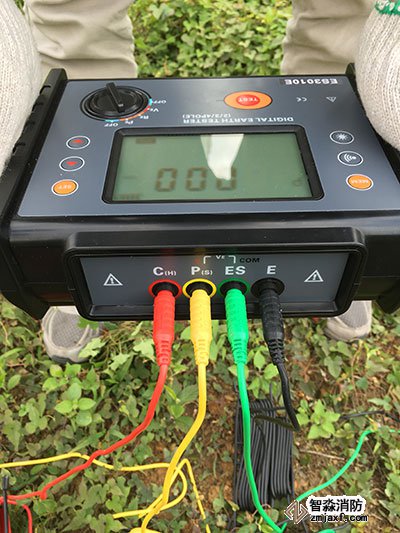

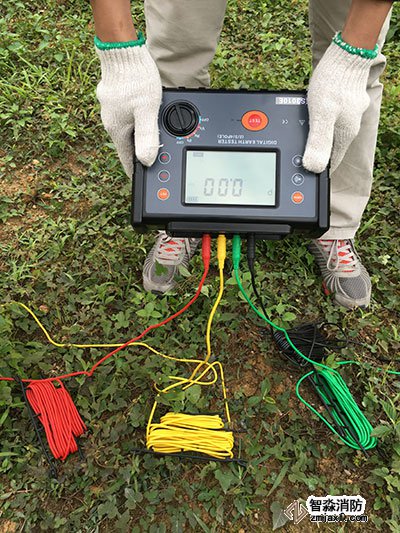

红，黄，绿，黑对应仪表上的颜色插口就行

按SET键设置好距离。如5米

如果测量5米深的土壤，那就将接地棒排成一条直线，相邻两个接地棒棒的间距为5m,仪表上就设置5米，如果30米深的，每个棒之间间距30米，仪表上设置30米就行

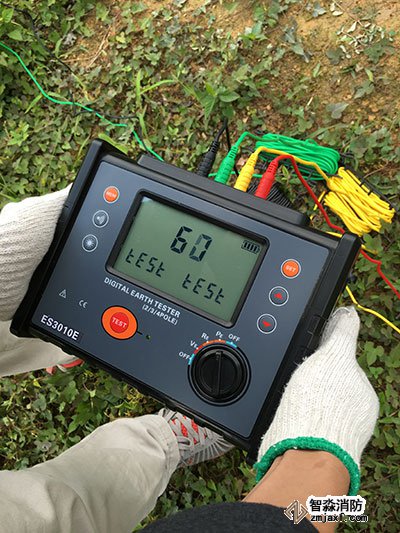

然后按TEST键开始测量。开始从10秒，现在还有6秒就可以完成

终于完成，此时显示出来的土壤电阻率为78.85Ωm

测量完成，把旋转开关旋转到OFF档，就关机

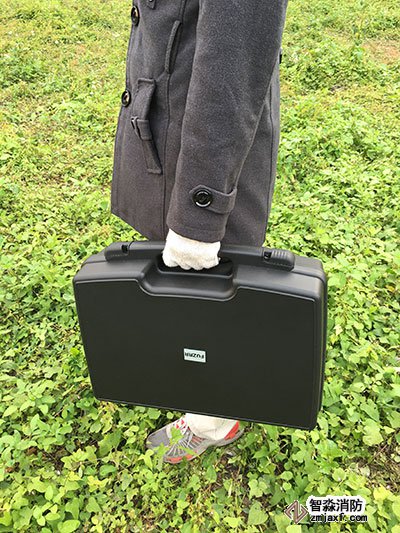

盒上仪表机，收工

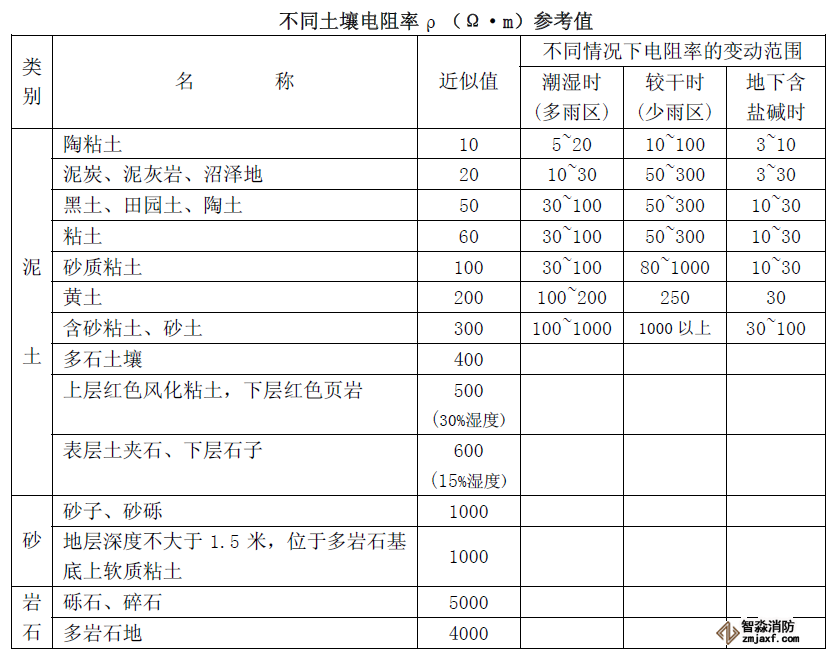

本案例测试的为沙质粘土，附土壤电阻率参考值：
