主流消防器材系统灭火工作原理

文章出处:http://www.xdjyq.com/责任编辑:消防检测仪器设备人气:451发表时间:2020-04-07 13:39:00

01、室内消火栓系统

室内消火栓系统组成

(1)消防给水基础设施:包括消防水池、消防水泵、消防水箱、增压稳压设备等。该设施的主要任务是为系统储存并提供灭火用水。

(2)给水管网:进水管、水平干管、消防竖管等,其任务是向室内消火栓设备输送灭火用水。

(3)室内消火栓:含消防水带、消防水枪、消防软管卷盘、轻便消防水龙等,是供人员灭火使用的主要消防器材工具

(4)系统附件:各种阀门、屋顶消火栓等。

(5)报警控制设备:可用于启动消防水泵。


室内消火栓系统工作原理
工作原理

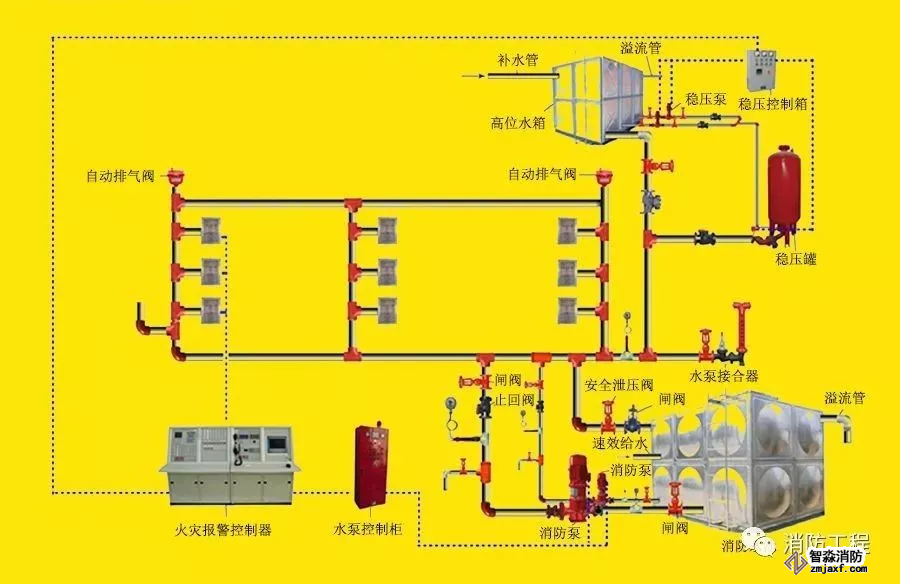

(1)消火栓系统动作流程图

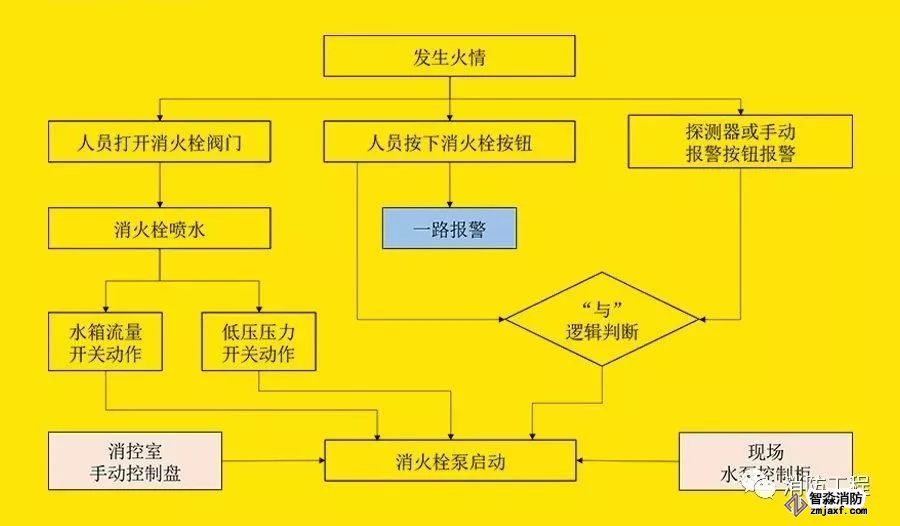

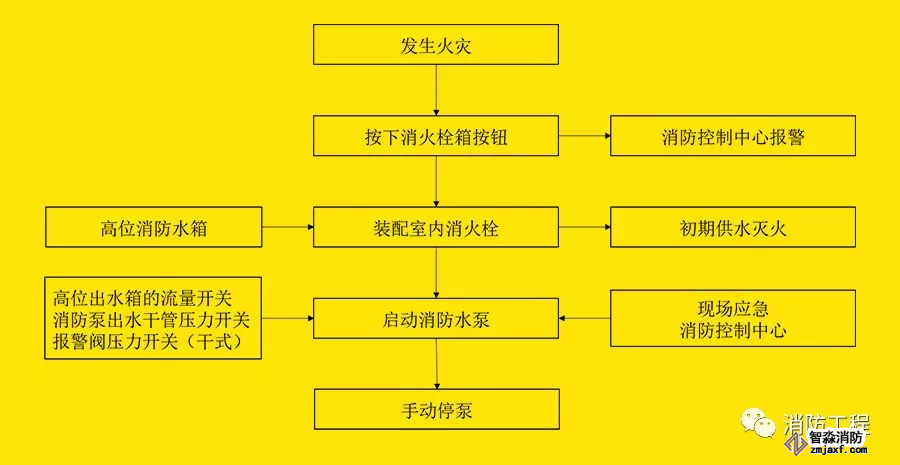

消火栓系统动作流程图

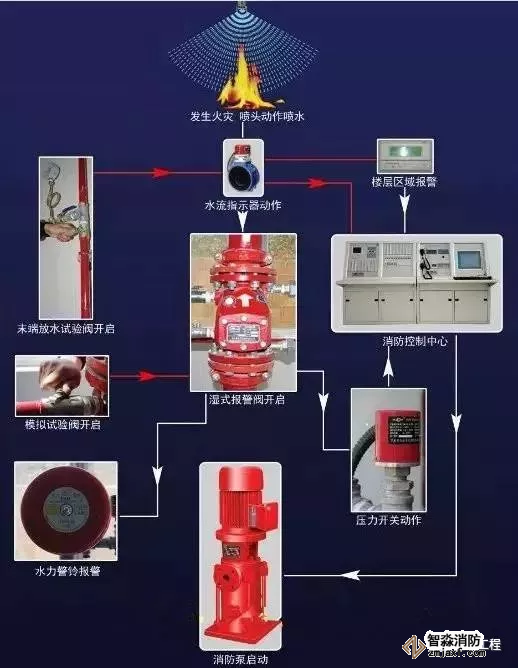

(2)湿式消火栓系统启泵流程图


湿式消火栓系统启泵流程图

02、湿式自动喷水灭火系统

(1)系统结构

由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成,准工作状态时管道内充满用于启动系统的有压水的闭式系统。

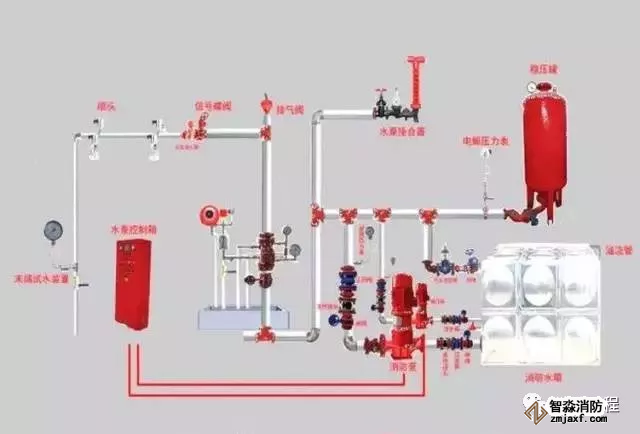

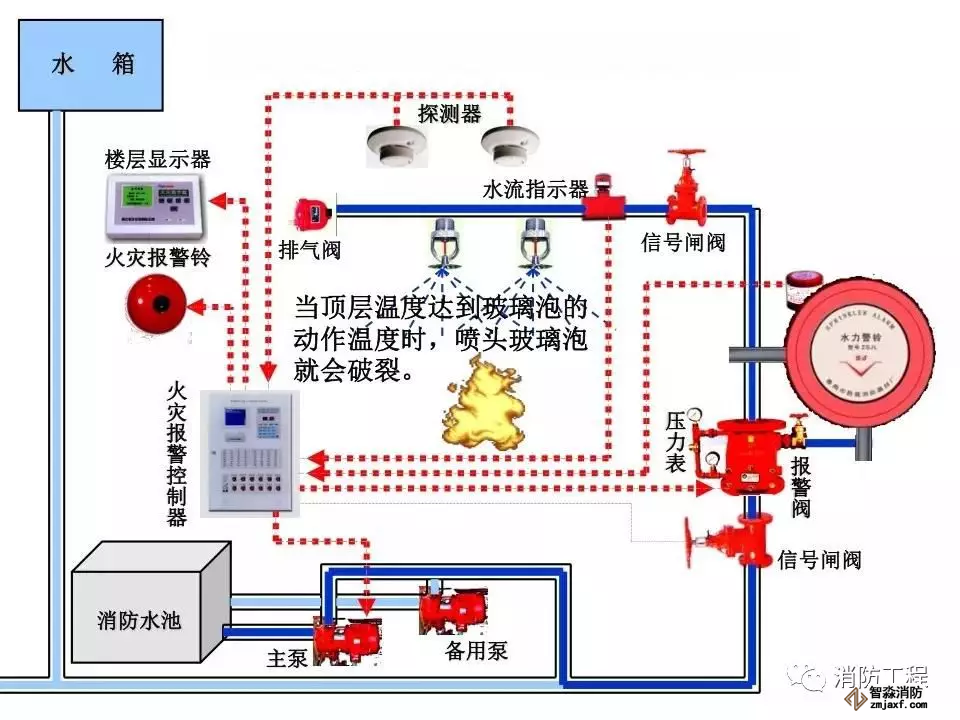

湿式系统结构示意图
湿式系统结构示意图

(2)工作原理

保护区域内发生火灾时,温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低,供水压力大于系统侧压力(产生压差),使阀瓣打开(湿式报警阀开启),其中一路压力水流向洒水喷头,对保护区洒水灭火,同时水流指示器报告起火区域;另一路压力水通过延迟器流向水力警铃,发出持续铃声报警,报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动。系统启动后,由供水泵向开放的喷头供水,开放喷头按不低于设计规定的喷水强度均匀喷水,实施灭火。

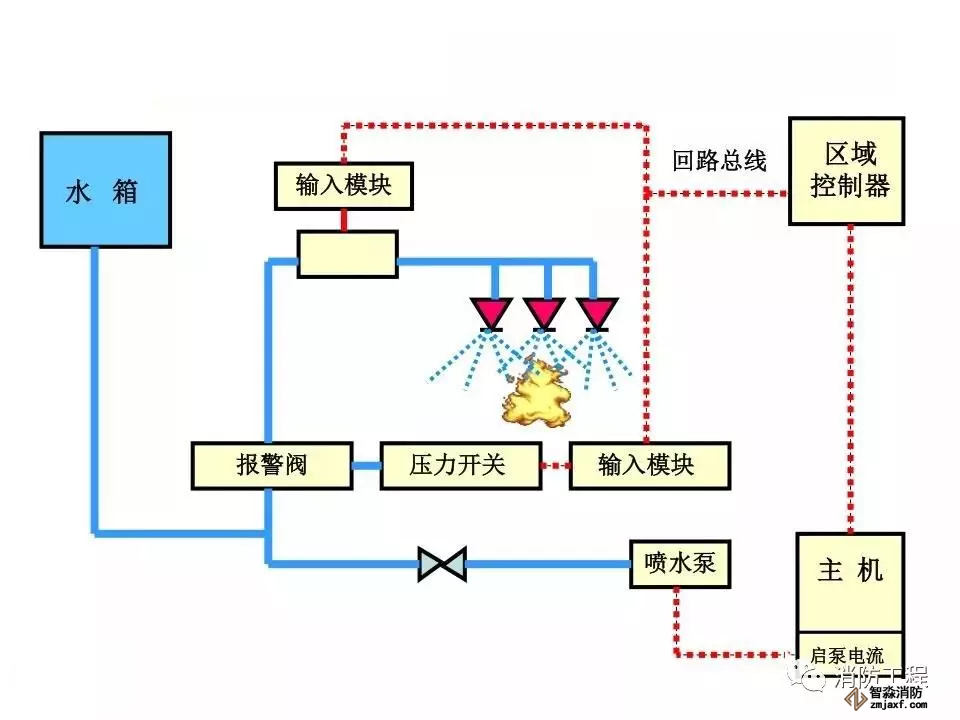

湿式系统工作流程图
系统工作流程图

03、干式自动喷水灭火系统

(1)系统构成

干式系统由闭式洒水喷头、水流指示器、干式报警阀组,以及管道和供水设施等组成,而且配水管道内充满用于启动系统的有压气体。

(2)工作原理

保护区域内发生火灾时,温度升高使闭式喷头玻璃球炸裂而使喷头开启释放压力气体。这时干式报警阀系统侧压力降低,供水压力大于系统侧压力(产生压差),使阀瓣打开(干式报警阀开启),其中一路压力水流向洒水喷头,对保护区洒水灭火,水流指示器报告起火区域,另一路压力水通过延迟器流向水力警铃,发出持续铃声报警,报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动。系统启动后,由供水泵向开放的喷头供水,开放喷头按不低于设计规定的喷水强度均匀喷水,实施灭火。

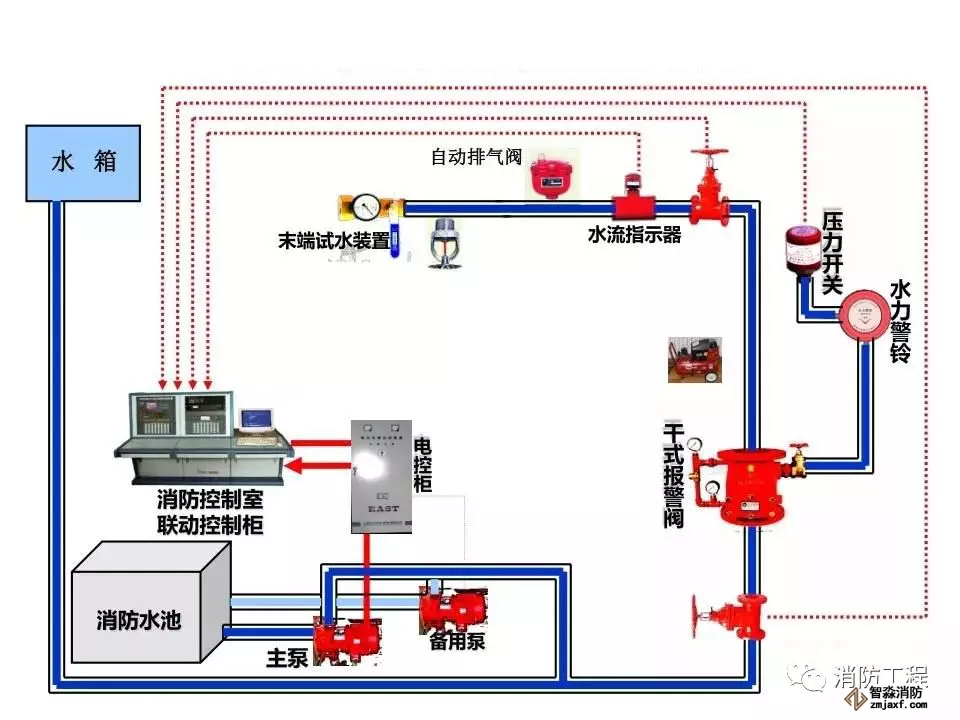

干式自动喷水灭火系统工作原理

04、预作用自动喷水灭火系统

(1)系统结构

由闭式洒水喷头、水流指示器、预作用报警阀组以及管道和供水设施等组成,准工作状态时配水管道内不充水,由火灾自动报警系统自动开启雨淋报警阀后,转换成为湿式系统的闭式系统。

预作用系统结构示意图
预作用系统结构示意图

(2)工作原理

保护区域出现火警时,探测系统首发动作,打开预作用雨淋阀以及系统中用于排气的电磁阀(出口接排气阀),此时系统开始充水并排气,从而转变为湿式系统, 如果水势继续发展,闭式喷头开启喷水,进行灭火。这样就克服了雨淋系统会因探测系统误动作而导致误喷的缺陷。如果系统中任一喷头玻璃球意外破碎,则会从该 喷头处喷出气体,导致系统中气压迅速下降,降低监控开关动作,发出报警信号,提醒值班人员出现异常情况,但预作用雨淋阀没有动作,所以系统不会喷水,从而 克服了湿式系统会因喷头误动作所引起误喷造成水渍的缺陷。


预作用系统工作原理

05、高压二氧化碳灭火系统

(1)系统结构

灭火系统主要由自动报警灭火控制系统、灭火剂储瓶、瓶头阀、启动气体储瓶、电磁瓶头阀、选择阀、称重装置、单向阀、压力开关、框架、喷嘴、管道等设备组成。

(2)工作原理

对于系统不同的控制方式,其工作原理如下:

1)自动控制

将报警灭火控制器上控制方式选择键拨到“自动”位置时,灭火系统处于自动控制状态,当防护区发生火情,感烟探测器与感温探测器同时发出火灾信号,报警灭火控制器即发出声、光报警信号,同时发出联动指令,关闭联锁设备,经过一段延时时间,发出灭火指令,打开电磁瓶头阀释放启动气体,启动气体通过启动管道打开相应的选择阀和瓶头阀,释放灭火剂,实施灭火。

2)电气手动控制

将报警灭火控制器上控制方式选择建拨到“手动”位置时,灭火系统处于手动控制状态。当防护区发生火情,可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂,实施灭火。在自动控制状态,仍可实现电气手动控制。

3)机械应急操作

当防护区发生火情,而控制器不能发出灭火指令时。应通知有关人员撤离现场,关闭联动设备,然后拔出相应电磁瓶头阀上的安全插销,操作手柄即可打开电磁阀,释放启动气体。启动气体打开选择阀、瓶头阀、释放灭火剂,实施灭火。

4)紧急停止操作

当火灾警报已发出,在延时时间内却发现有异常情况,不需启动灭火系统进行灭火时,可按下手动控制盒或控制器上的紧急停止按钮,即可阻止控制器灭火指令的发出。

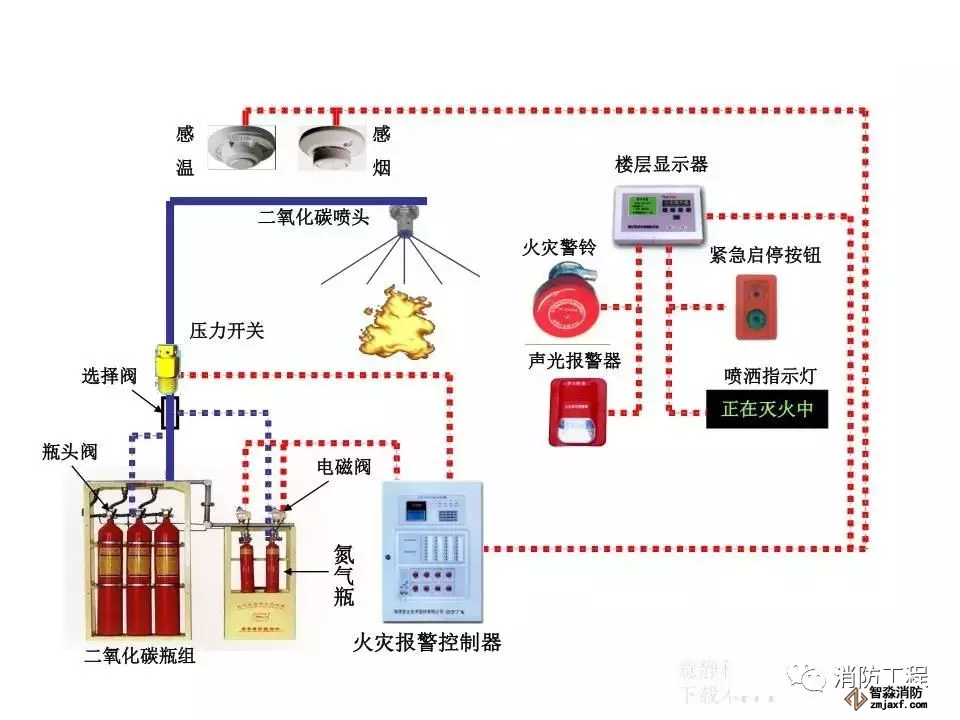

高压二氧化碳灭火系统工作原理

06、七氟丙烷灭火系统

(1)系统结构

灭火系统主要由气流单向阀、低通高阻阀、电磁瓶头阀、自锁压力开关、溶济量表、液体单向阀、气体报警灭火控制器、瓶头阀、选择阀、安全阀、高压金属软管等设备组成。


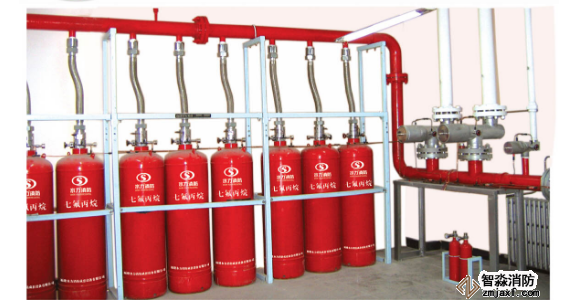

七氟丙烷灭火系统结构

(2)系统工作原理

对于系统不同的控制方式,其工作原理如下:

1)自动控制

将灭火控制器上控制方式选择键拨到“自动”位置时,灭火系统处于自动控制状态。

当保护区发生火情,火灾探测器发出火灾信号,经报警控制器确认后,灭火控制器即发出声、光报警信号,同时发出联动指令,相关设备联动,经过一段延时时间,发出灭火指令,启动装置动作打开相应的选择阀和瓶头阀,释放灭火剂,实施灭火。

2)电气手动控制

将灭火控制器上控制方式选择键拨到“手动”位置时,灭火系统处于手动控制状态。

当保护区发生火情,按下手动控制盒或控制器上“启动”按钮,灭火控制器即发出声、光报警信号,同时发出联动指令,相关设备联动,经过一段延时时间,发出灭火指令,启动装置动作打开相应的选择阀和瓶头阀,释放灭火剂,实施灭火。

3)机械应急操作

当保护区发生火情,控制器不能有效地发出灭火指令时,应立即通知有关人员迅速撤离现场,打开或关闭联动设备,然后拔出相应电磁阀上的插销,向上扳动手柄即可,启动装置动作,开启选择阀、瓶头阀,释放灭火剂,实施灭火。

4)紧急停止操作

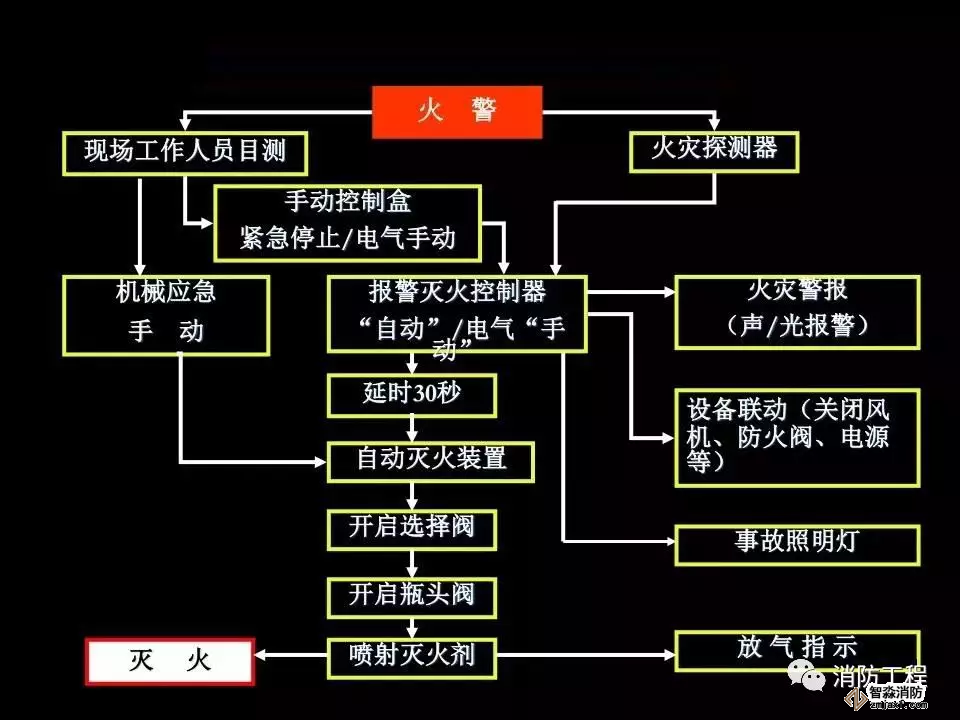

当发出火灾警报,而在延时时间内发现不需启动灭火系统进行灭火时,按下手动控制盒或灭火控制器上的“紧急停止”按钮,即可阻止灭火指令的发出。


七氟丙烷灭火系统工作原理

07、湿式自动喷水灭火系统

(1)系统构成

湿式自动喷水灭火系统(以下简称湿式系统)由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成,在准工作状态时,配水管道内充满用于启动系统的有压水。

(2)工作原理

湿式系统在准工作状态时,由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内的充水压力。发生火灾时,在火灾温度的作用下,闭式喷头的热敏元件动作,喷头开启并开始喷水。此时,管网中的水由静止变为流动,水流指示器动作送出电信号,在火灾报警控制器上显示某一区域喷水的信息。由于持续喷水泄压造成湿式报警阀的上部水压低于下部水压,在压力差的作用下,原来处于关闭状态的湿式报警阀自动开启。

此时,压力水通过湿式报警阀流向管网,同时打开通向水力警铃的通道,延迟器充满水后,水力警铃发出声响警报,报警阀组的压力开关动作并输出信号直接启动供水泵。供水泵投入运行后,完成系统的启动过程。


湿式自动喷水灭火系统工作原理
