配电室风机启停按钮接线及多风机共用按钮可行性分析

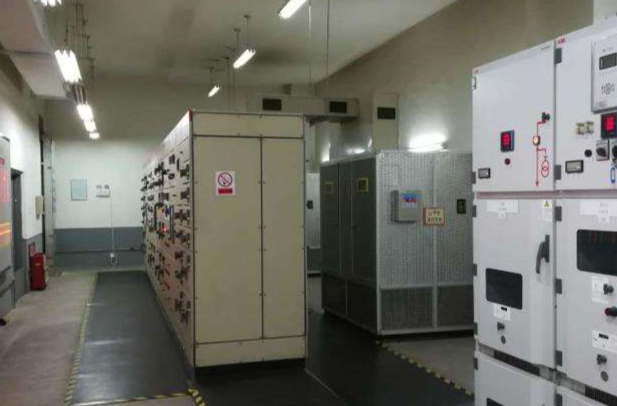

配电室作为电力系统中的重要组成部分，其运行环境的稳定直接关系到设备的正常工作和人员的安全。配电室内的电器设备，特别是变压器和高压开关柜等，在运行过程中会产生大量的热量，若热量无法有效散发，会导致设备温度升高，绝缘性能下降，甚至引发安全事故。因此，通风散热在配电室的设计和运行中至关重要，而风机作为通风散热的主要设备，其可靠运行是保证配电室安全的关键。本文将针对配电室风机的启停按钮接线方式以及四台风机能否共用一个按钮的可行性进行深入分析和探讨。

一、配电室风机启停按钮接线方式

风机启停按钮的接线方式需要根据风机的类型、控制方式以及安全要求进行选择。常见的接线方式主要有直接控制和间接控制两种，而间接控制又可以细分为继电器控制和PLC控制。

• 直接控制: 这种方式是最简单的控制方式，按钮直接控制风机的电源。具体接线方法是将按钮串联在风机的供电回路中。按下启动按钮，风机直接通电启动；按下停止按钮，风机断电停止。这种接线方式的优点是简单易懂，成本低廉。但是，由于按钮直接承受风机的启动电流，容易造成按钮触点烧蚀，寿命较短，而且无法实现复杂的控制功能，安全性也相对较低，因此，一般只适用于小型风机或作为辅助控制。

• 间接控制 - 继电器控制: 这种方式利用继电器作为中间环节，按钮控制继电器的线圈，继电器的触点控制风机的电源。具体接线方法是将按钮串联在继电器的线圈回路中。按下启动按钮，继电器线圈得电，常开触点闭合，风机电源接通，风机启动；按下停止按钮，继电器线圈失电，常开触点断开，风机电源断开，风机停止。继电器控制的优点是按钮承受的电流较小，寿命较长，并且可以通过选择不同类型的继电器来实现过载保护、欠压保护等功能，安全性较高。但是，继电器控制的逻辑相对简单，扩展性较差，维护成本也相对较高。

• 间接控制 - PLC控制: 这种方式利用可编程逻辑控制器（PLC）作为控制核心，按钮作为PLC的输入信号，PLC根据预先设定的程序控制风机的启停。具体接线方法是将按钮连接到PLC的输入模块，PLC的输出模块连接到接触器的线圈，接触器的触点控制风机的电源。按下启动按钮，PLC接收到输入信号，根据程序控制输出模块输出信号，接触器线圈得电，接触器触点闭合，风机电源接通，风机启动；按下停止按钮，PLC接收到输入信号，根据程序控制输出模块停止输出信号，接触器线圈失电，接触器触点断开，风机电源断开，风机停止。PLC控制的优点是控制逻辑灵活，可以实现复杂的控制功能，例如定时启停、温度控制、故障报警等，并且可以通过网络进行远程监控和控制，扩展性强，维护成本较低。但是，PLC控制的成本较高，需要专业的编程人员进行调试和维护。

在选择接线方式时，需要综合考虑风机的功率、控制要求、安全性以及成本等因素。对于大型配电室的风机，建议采用继电器控制或PLC控制，以确保风机的安全可靠运行。

二、四台风机共用一个按钮的可行性分析

理论上，四台风机是可以共用一个启停按钮的，但是需要仔细评估其可行性和潜在风险，并采取相应的措施来保证系统的安全稳定运行。

• 电路设计： 如果采用直接控制方式，将四台风机的电源并联，然后通过一个按钮进行控制，这种方式是不可取的。因为四台风机同时启动时，启动电流会非常大，容易烧毁按钮触点和线路，甚至引发安全事故。即使风机的额定电流较小，频繁的大电流冲击也会缩短按钮和线路的寿命。

  如果采用间接控制 - 继电器控制方式，可以设计一个中间继电器，按钮控制中间继电器的线圈，中间继电器的触点并联控制四个接触器的线圈，每个接触器控制一台风机的电源。这种方式可以有效地解决启动电流过大的问题，保护按钮和线路。但是，需要选择合适的继电器和接触器，确保其触点的额定电流能够满足四台风机的启动电流要求。

  如果采用间接控制 - PLC控制方式，只需要将按钮连接到PLC的输入模块，然后在PLC程序中编写相应的逻辑，控制四个输出模块同时输出信号，驱动四个接触器分别控制四台风机的电源。PLC控制方式的灵活性很高，可以实现复杂的控制功能，例如错峰启动、故障报警等。

• 负载分析： 在考虑共用一个按钮时，需要对四台风机的总负载进行详细分析。需要计算四台风机的总功率、总电流以及启动电流，确保控制电路中的继电器、接触器、线路等能够承受这些负载。同时，还需要考虑风机启动时的电压降，确保电压降在允许范围内，不会影响其他设备的正常运行。

• 保护措施： 为了保证系统的安全运行，需要采取必要的保护措施。例如，可以在每台风机的电源回路中安装过载保护器或熔断器，防止风机过载或短路时损坏其他设备。还可以安装欠压保护器，防止电压过低时风机启动失败或损坏。此外，还可以考虑增加故障报警功能，当某台风机发生故障时，及时发出报警信号，提醒维护人员进行处理。

• 控制策略： 虽然四台风机可以共用一个按钮，但是为了提高系统的可靠性和灵活性，可以考虑采用更加精细的控制策略。例如，可以根据配电室的温度，自动调节风机的转速或数量，以达到节能降耗的目的。还可以根据不同的季节或时间段，设置不同的通风模式，满足不同的通风需求。

三、不建议四台风机共用一个按钮的原因

虽然理论上可以通过一些方法实现四台风机共用一个按钮，但是从安全性和可靠性的角度考虑，并不建议这样做。

• 风险集中： 四台风机共用一个按钮意味着所有的风机同时启动和停止，一旦按钮或控制电路出现故障，会导致所有的风机无法正常工作，从而影响配电室的通风散热，增加设备过热的风险。

• 维护困难： 如果其中一台风机需要维护或更换，需要停止所有的风机，影响其他设备的正常运行。

• 缺乏灵活性： 无法根据配电室的实际情况，灵活调整风机的运行状态。例如，在气温较低时，可能只需要启动一台或两台风机即可满足通风需求，而共用一个按钮则无法实现这种灵活控制。

四、推荐方案：独立控制，集中监控

综合考虑安全性、可靠性、灵活性以及维护性等因素，建议采用独立控制，集中监控的方案。

• 独立控制： 每台风机都应该有独立的启停按钮和控制电路，可以根据实际需要，单独启动或停止某台风机。这样可以避免风险集中，提高系统的可靠性。

• 集中监控： 通过PLC或监控系统，对所有的风机进行集中监控，可以实时监测风机的运行状态、温度、电流等参数，及时发现故障隐患。还可以通过网络进行远程监控和控制，方便维护人员进行管理和维护。

五、结论

配电室风机的启停按钮接线方式需要根据风机的类型、控制方式以及安全要求进行选择，常用的接线方式包括直接控制、继电器控制和PLC控制。理论上四台风机可以共用一个启停按钮，但是从安全性和可靠性的角度考虑，并不建议这样做。建议采用独立控制，集中监控的方案，以确保配电室的安全稳定运行。在实际应用中，需要根据具体情况进行综合考虑，选择最合适的控制方案。 此外，需要定期对风机进行维护和保养，例如清洁风扇叶片、检查电机绕组、更换轴承等，以确保风机的正常运行和延长其使用寿命。 同时，也需要定期对控制电路进行检查和维护，例如检查线路连接是否牢固、继电器或接触器触点是否良好、PLC程序是否正常等，以确保控制系统的可靠性。
