正确的弱电桥架做法步骤讲解,一看就懂!

文章出处:http://www.xdjyq.com/责任编辑:消防检测仪器设备人气:873发表时间:2021-10-26 03:40:54

正确的弱电桥架做法步骤讲解,一看就懂!

弱电桥架施工一项很重要的工作,也需要专门的施工方案。今天分享一套桥架施工方案。



工序流程:

定位弹线→支架安装→支架水平、垂直度校验→桥架安装、固定、校平→支架接地扁钢敷设→扁钢搭接口焊接→扁钢上接地标识安装→桥架跨接安装→桥架标识



控制要点:

弹线、支架安装、桥架安装、扁钢安装、跨接安装共五个方面





工序流程图文解析:

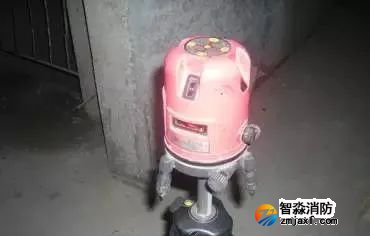

1、激光定位仪,用于桥架支架定位弹线

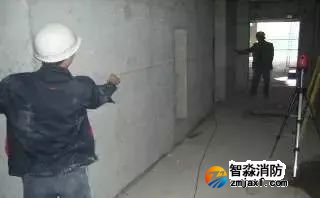

2、墙体上弹标高控制线

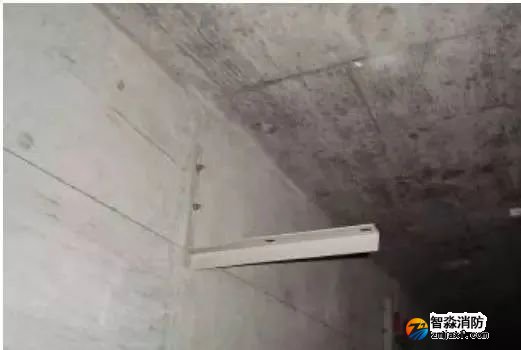

3、桥架支架安装控制线

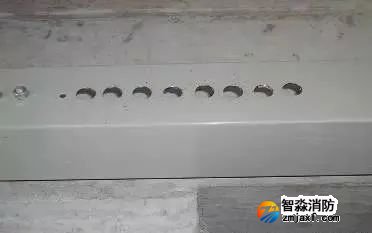

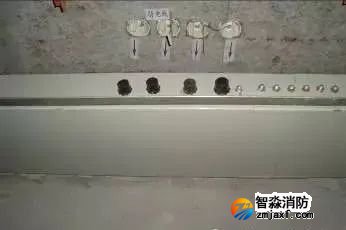

4、桥架上预留接管孔,排列整齐、间距均匀

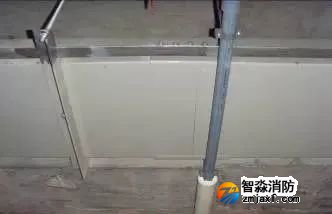

5、预留接管孔与顶板上线盒位对应




6、桥架接缝严密、固定牢靠,支架设置合理

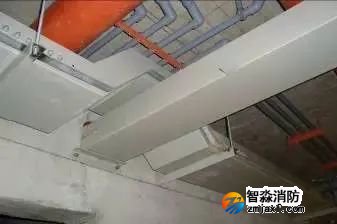

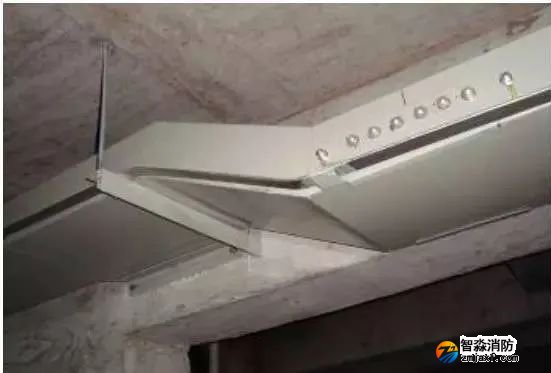

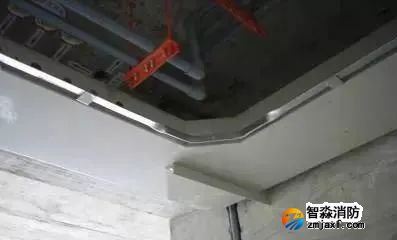

7、桥架过桥弯美观、规范,避让合理

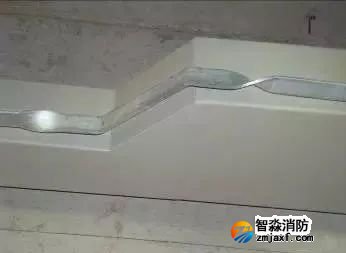

8、桥架过桥处,接地扁钢制作规范

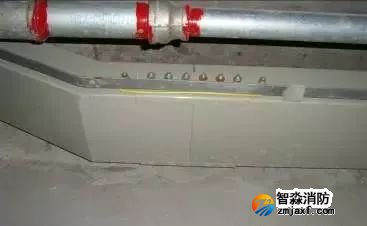

9、桥架翻弯处接地扁钢制作规范




10、在单根桥架中间位置增加接地扁钢固定支座,采用铆接

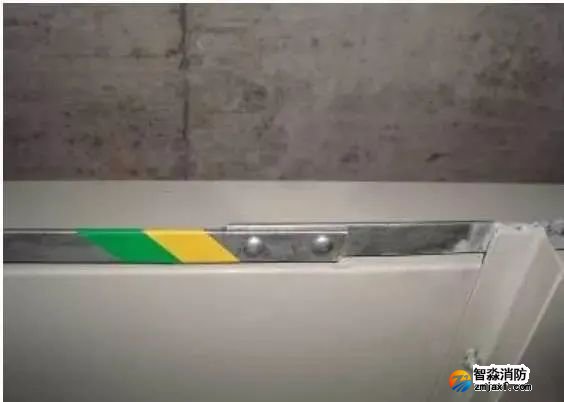

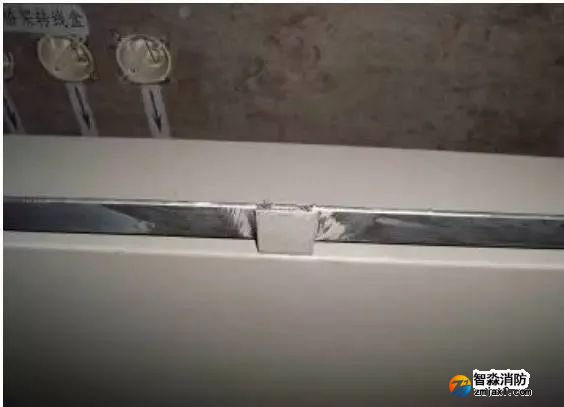

11、桥架支架接地扁钢采用搭接,螺栓固定牢靠,接地标识清晰、规范

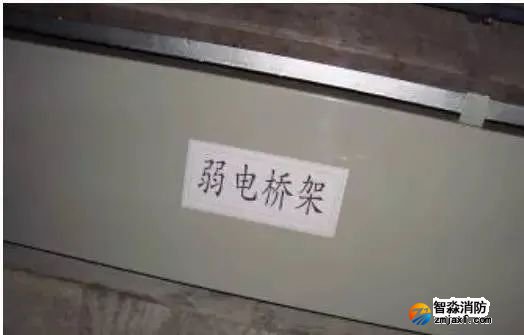

12、桥架标识清晰,张贴规范

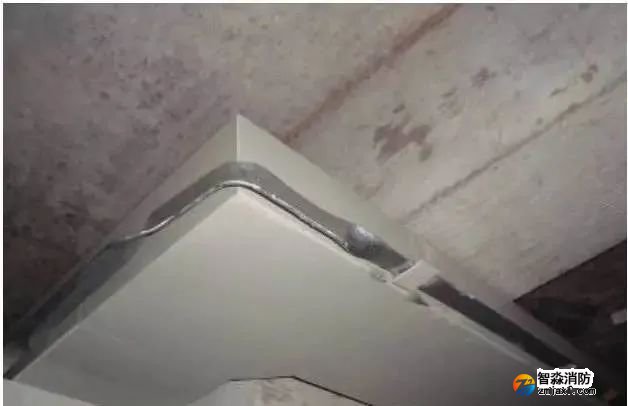

13、桥架支架上接地扁钢,在阴角转角处的做法




14、桥架支架上接地扁钢,在阳角转角处的做法




15、桥架支架上接地扁钢,在变径处的做法




16、桥架接地跨接做法规范

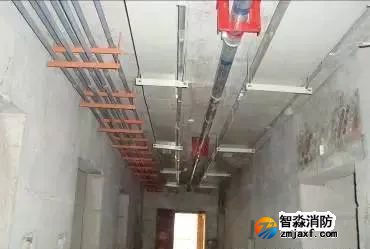

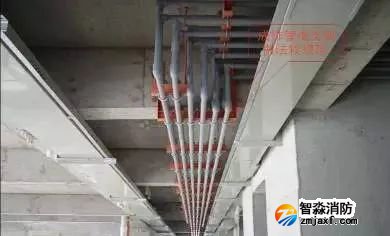

17、公共过道上桥架安装整体效果图1




18、公共过道上桥架安装整体效果图2
