防雷综合测试仪；多参数雷电防护装置综合测试仪；多功能防雷检测仪器

多功能电气综合测试仪KEW6516

KEW6516多功能电气综合测试仪——多达12种测试功能于一身，拥有测试电气装置所需的一切功能。适用于电气安装测试，消防电气检测，防雷装置检测等，是您现场巡检测试的理想工具！

主要功能

●接地测试

所含附件可测试2线和3线接地电阻。

●绝缘测试

4个测试电压:100,250V,500V,1000V。自动放电功能可确保测试后的回路安全。

极化指数(PI)和介电吸收比(DAR)。

●回路电阻测试

2Ω高测试电流0.001Ω的分辨率。

Zs极限将电气设备标准所需的值与测量结果进行比较。

●SPD（压敏电阻）

浪涌保护器试验，用于使用变阻器的电涌保护器。

●RCD测试

RCD型AC(交流电流),RCD型A(脉动直流电流),F,B(普通和选择)和可变RCDs。

单次和自动测试,斜坡测试和接触电压。

接触电压可按需要选择25V和50V。

●相位测试

可检测三相系统的相位旋转,并将顺序清晰显示。

●电压测试

2-600V电压测量，电源频率。

●导通测试

200mA或15mA导通测试可选择蜂鸣快速判断。

●PAT

用于绝缘和导通的便携式电气测试仪功能。

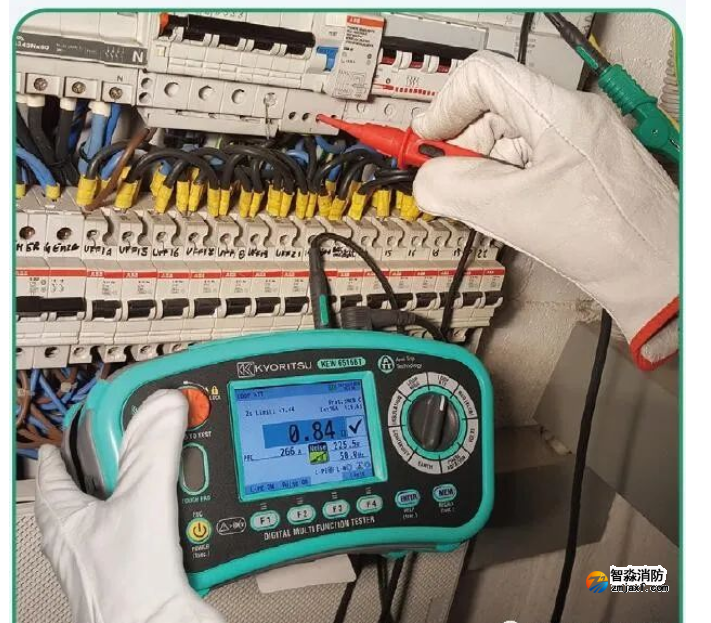

图片为防雷SPD测试示例

技术参数：

随机附件与可选件：

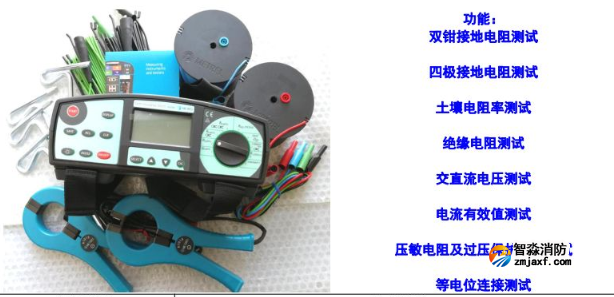

防雷综合测试仪；多参数雷电防护装置综合测试仪；多功能防雷检测仪

多参数雷电防护装置综合测试仪；防雷综合测试仪具备超大触摸屏实现符合人类工程学的直观用户接口和自动顺序测试AUTO SEQUENCE，完全符合相关测试标准（如IEC/EN61557、IEC/EN60364-4-41）。

主要功能：

接地电阻（三四线法.双钳法）；土壤电阻率；二线或四线法等电位测试；绝缘电阻；防雷器压敏电阻；极化指数；漏电开关（RCD）；线路阻抗；环路阻抗；电流；电压；频率；相序；功率；功率因数；电压谐波畸变率；电流电压谐波；泄漏电流；绝缘监视设备测试；照度；放电时间测试、ISFL测试、IMD测试等。

测量功能：

• 四线法测量变压器阻抗；

• 采用热系数计算做高精度短路电流评价；

• 三线法测试PE，不需要额外的延长导线；

• 自动测试L-N,N-PE,L-PE之间的绝缘电阻；

• 四线法连续性测试；

• 50V-2500V直流电压绝缘电阻测试，计算极化指数PI和吸收比DAR；

• 压敏电阻测试；

• 200mA电流测试PE导体连续性，带极性转换；

• 7mA电流测试PE导体连续性（连续测量）不会使RCD脱扣；

• 二线法、三线法环路阻抗测试(L-PE)，带脱扣锁定RCD功能；

• 采用另外的P/S探头测试触摸电压/接触电压；

• 二线法、三线法线路阻抗测试(L-L、L-N)；

• 单相、三相电压有效值和频率测量；

• 16-400Hz频率范围内测量线路、环路、RCD漏电开关；

• 相序；

• 功率和THD测量（到12次谐波）；

• RCD测试（通用型和延迟时，类型：AC，A，F，B,B+,MI RCD,PRCD,PRCD-K, PRCD-S）；

• 接地电阻（3线法，双钳法）；

• 土壤电阻率（加选功能）；

• TRMS真有效值泄漏电流和负载电流（可选）；

• 第一次故障泄漏电流（ISFL）；

• 绝缘监视设备（IMDs）的测试；

• 带有放电时间的机器模式支持；

• 照度测量（加选）；

• 高分辨率环路阻抗（mΩ）（可选）；

• 支持EVSE(电动车充电设备)(可选)；

• 电缆定位（可选）；

• QR和条码扫描支持（可选）

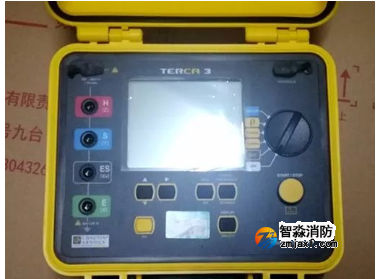

CA6470N多功能防雷接地电阻测试仪

CA6470N便携式数字多功能防雷装置检测仪可用来测量：接地电阻，土壤电阻率，接地耦合以及等电位连接，过渡电阻。还可以方便对各种准大型地网和风电机组的防雷接地装置进行测量。

CA6470N测量接地电阻从0.01到99.99kΩ，自动量程切换，即仪器自动匹配最佳的测量量程、测量频率及测量电流。测量频率从40到513Hz可调（手动或自动），同时采用抗干扰设计，可用于各种复杂恶劣的环境（如存在影响测量精度的大的离散电流）。可存储512组测量结果，可直接在仪器上查看，亦可通过DataView®软件导入到PC，自动生成报告。

产品特点：

· Q/GDW 11317)

· 2钳法测接地电阻 ( 不需要打辅助地桩)

· 2线法或4线法焊接电阻测量/ 导通性测试 (DC 电阻),自动电流反向

· 3极法接地电阻测量,可手动或自动选择频率

· 4-极法土壤率测量,可选择Wenner法或Schlumberger法

· 3极法电阻耦合测量

· 在电气噪声很大的环境中,手动或自动频率扫描：

· 从41到513Hz,可获得最佳测量精度

· 可存储512 组测试结果

· 可充电镍氢（NiMH）电池

· 通过DataView®可远程设定和操作

· DataView®软件,数据存储,实时显示,分析,

· 生成报告以及仪器组态设定

产品应用：

3极法测量接地棒或接地网的接地电阻，该方法仅适用于容易断开接地连接导线的场合

土壤电阻率测量，定位土壤电阻率最低的位置，让接地装置更经济合理

电位测量，在用3极法测量前，用来评估电气安全。当无法断开接地导线，当故障极有可能发生，当接地装置与被测地大小可比拟时，建议进行电位测量。

2线法或4线法测量焊接点电阻和导通性测试，DC测试电流为250mA或更高，可用于检测接地系统的所有连接点

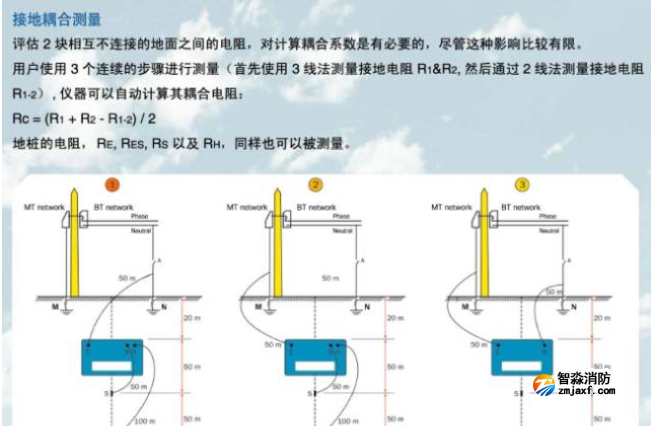

接地耦合测量与显示，用于评估互不相连的两个接地电阻之间的影响

技术参数：
