表面阻抗测试目的:
通过对各使用防静电材料的表面阻抗的检测,防止不合格的防静电材料(桌垫、地板、容器)等的使用。从而检查判定防静电设备材料的防静电能力。
表面阻抗测试范围:
表面阻抗测试仪适用于防静电地板、桌垫、防静电容器、中空板、海绵等需要测试表面电阻的防静电材料或设备检测。
表面阻抗的术语和定义:
表面阻抗是导体表面上的电场强度与表面电流密度的比值。表面阻抗又称表面比电阻。表征电介质或绝缘材料电性能的一个重要数据。它代表每平方面积电介质表面对正方形的相对二边间表面泄漏电流所产生的电阻。单位是欧姆。表面电阻的大小除决定于电介质的结构和组成外,还与电压、温度、材料的表面状况、处理条件和环境湿度有关。环境湿度对电介质表面电阻的影响极大。表面电阻愈大,绝缘性能愈好。
物体的表面电阻:
l 电阻大于等于1011欧姆为绝缘体。
l 大于等于104小于1011欧姆为防静电体(静电耗散)。
l 小于103欧姆为电场屏蔽材料。—— ANSI/ESD 541-2008标准
表面阻抗测试设备:
本文以GM3110型表面阻抗测试仪举例

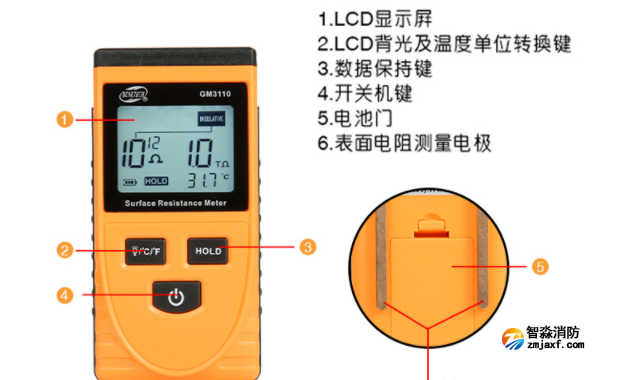

GM3110是一款物体表面阻抗测试仪,将仪器的两根平行的电极贴紧被测物体的表面,就可以测量物体表面的电阻值,从而判断被测物体是导体,防静电材料,还是绝缘体,同时该仪器还可以测量物体对地电阻;仪器特别适用于各种防静电领域。

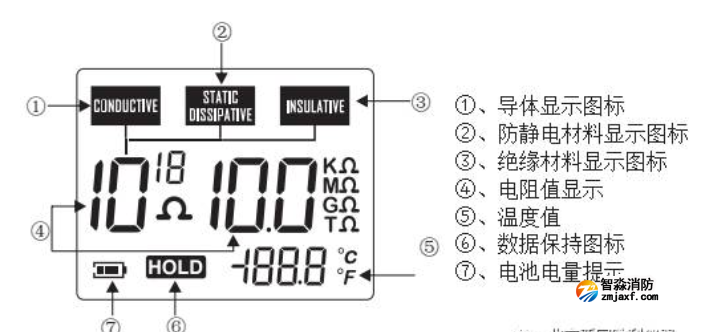

仪器具有以下功能:
物体表面电阻测试;
三种方式同时显示物体表面的电阻值或材料性质;
环境温度测量;
温度单位转换;
数据保持功能;LCD背光;
操作步骤
1.图形说明

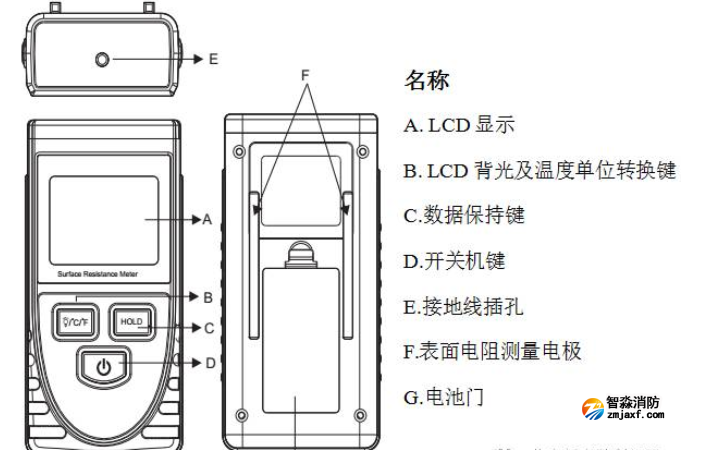

①表面阻抗测试仪
②防静电桌
③防静电桌垫
④防静电箱
2.确定需要的检测点,将被测防静电材料或静电箱内的部品移开,查看被测对象的表面应光滑平整、无裂痕。
3.按表面阻抗测试仪电源键开机,LCD进入正常测量画面,同时显示环境温度值。
4.将表面阻抗测试仪放置于被测对象表面任意一处。背部的两电极紧贴被测材料表面,约1秒钟LCD上显示被测材料的表面电阻值及其导电属性,仪器显示被测材料是导体,防静电材料或是绝缘材料。待数据显示稳定后,读取显示的表面电阻数据,并记录每次的测量数据。
5.防静电桌垫每3.5米长度应任意抽取三个点进行检测,测量后记录下最差的一个检测点的数据做为判据。
6.防静电箱每次应在容器内每个面上任取一个点进行检测,测量后记录下最差的一个检测点的数据做为判据。
7.海绵、中空板的检测应在正反两面各任取一个点进行检测,测量后记录下最差的一个检测点的数据做为判据。
8.料盒、托盘的检测每次将仪器放置于箱内底面任意一处选取一个点进行测量,测量后记录下最差的一个检测点的数据做为判据。
9.对导电型材料制成的防静电容器的测量,若读取的表面电阻数据超出1×103
小于1×106Ω,则判测试结果不合格。
10.对耗散型材料制成的防静电容器的测量,若读取的表面电阻数据超出1×106小于1×108Ω,则判测试结果不合格。
11.对防静电桌垫的测量,若读取的表面电阻数据超出1×106 小于1×1010Ω,则判测试结果不合格。
12.将读取的防静电桌垫、防静电周转箱、料盒、托盘、中空板、海绵的表面电阻数据直接记录于记录表内,并注明检测日期。
13.根据检测结果,若合格则贴上“防静电合格”证;若不合格则贴上“防静电禁用”标签。
测试示例

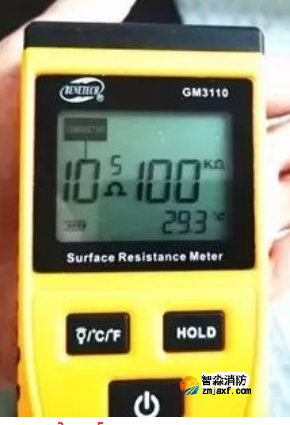

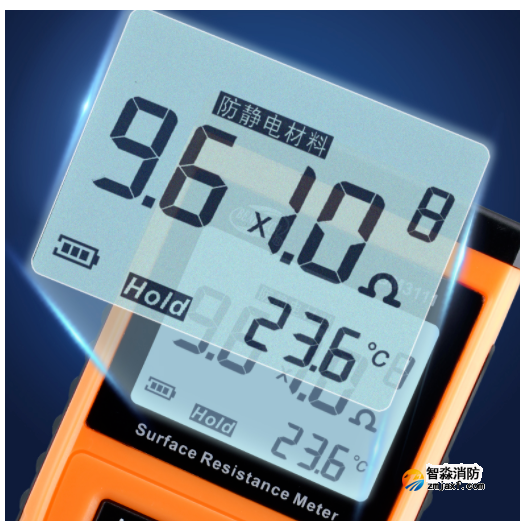

举例:上图电阻读数是:109Ω,1.0GΩ,被测材料为防静电材料;
a.103~105. Ω,导体;106 ~1011Ω,防静电材料;≥1012Ω,绝缘材料;
b.测量电阻小于103Ω;LCD显示为103Ω;

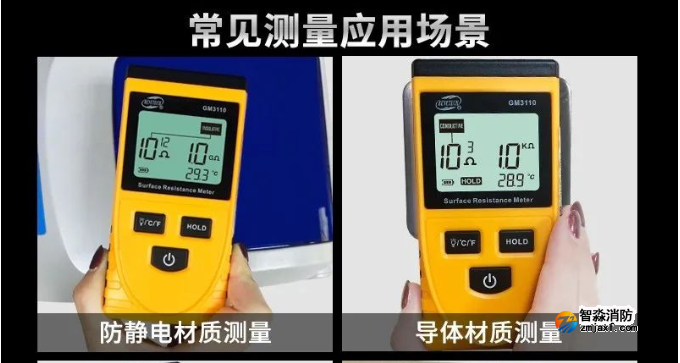

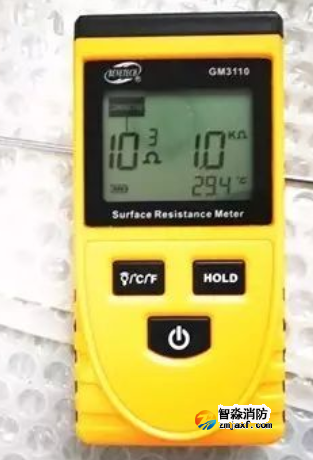

103~105Ω:导体;(测试螺丝刀金属部位)
103~105. Ω,导体(测试手掌皮肤)
103~105. Ω,导体(测试台面金属框架)
13.对地电阻测量:将接地线插入仪器前端的接地插孔内,接地线的另一端接地,保持仪器的右侧电极贴紧被测物体表面,LCD上面显示的阻值即为对地电阻值。(此时左侧电极不要接触物体表面)。
14.数据保持:在测得一个数据后,按HOLD键,数据就保持在LCD画面上,再按HOLD,退出保持功能。
15.背光控制:在开机状态下,按背光键,背光灯亮,方便在晚间测量,再按一下,关闭背光。
16.温度单位转换:在开机状态下,长按温度单位转换键,可实现温度单位的转换。
表面阻抗测试仪器的管理:
测试人员在每次检测结束后,要用干净的布擦拭仪器背面电极上的污渍后,再将其妥善保存。长时间不做使用时,请卸下电池存放。
