消防水泵出水管水锤消除器检测安装不符合要求

消防水泵出水管水锤消除器检测安装不符合要求

.问题描述

消防水泵出水管上需设置水锤消除器时，由于设计错误或施工安装错误，消防水泵出水管水锤消除器不能发挥其作用。【图示1】

2.规范要求

《消防给水及消火栓系统技术规范》(GB 50974-2014)有关规定：

       5.5.11消防水泵出水管应进行停泵水锤压力计算，并宜按下列公式计算，当计算所得的水锤压力值超过管道试验压力值时，应采取消除停泵水锤的技术措施。停泵水锤消除装置应装设在消防水泵出水总管上，以及消防给水系统管网其他适当的位置。【图示2】

       8.3.3消防水泵出水管上的止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。

应对措施：

       消防泵房管路安装前，应计算复核管网是否存在超压风险。当消防水泵供水高度超过24m，或计算所得的水锤压力值超过管道试验压力值时，应采取消除停泵水锤的技术措施，如设置水锤消除器等。

3.图示说明

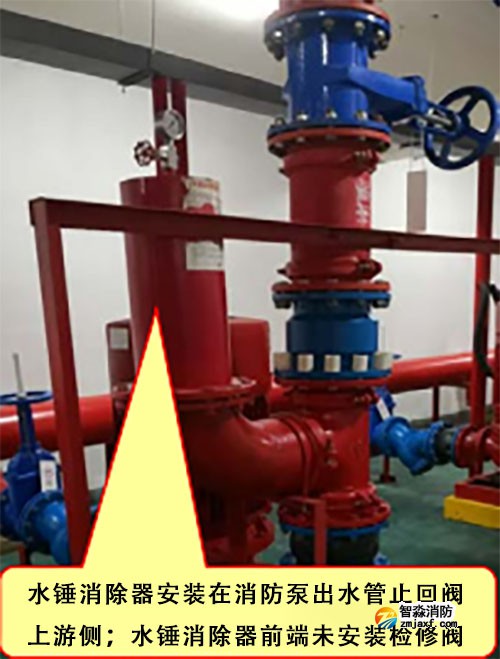

1）错误做法

图示1

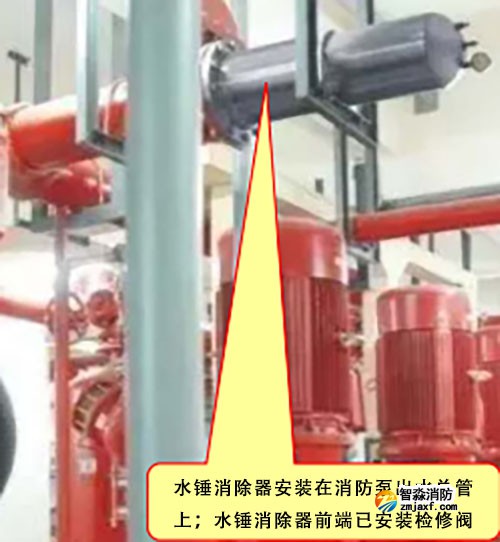

 2）正确做法

图示2
