与湿式喷淋系统共用喷淋泵时，消防炮主管如何连接

1.问题描述

　　与湿式喷淋系统共用喷淋泵时，消防炮主管在湿式报警阀后接出。【图示1】

2.规范要求

　　《自动跟踪定位射流灭火系统技术标准》（GB 51427-2021）规定：

　　4.5.3当喷射型自动射流灭火系统或喷洒型自动射流灭火系统与自动喷水灭火系统共用消防水泵及供水管网时，应符合下列规定：

　　1两个系统同时工作时，系统设计水量、水压及一次灭火用水量应满足两个系统同时使用的要求；

　　2两个系统不同时工作时，系统设计水量、水压及一次灭火用水量应满足较大一个系统使用的要求；

　　3两个系统应能正常运行，互不影响。

　　《大空间智能型主动喷水灭火系统技术规程》(CECS263：2009)规定：

　　6.4.3大空间智能型主动喷水灭火系统与其他自动喷水灭火系统合用一套供水系统时，应独立设置水流指示器，且应在其他自动喷水灭火系统湿式报警阀或雨淋阀前将管道分开。【图示2】

3.图示说明

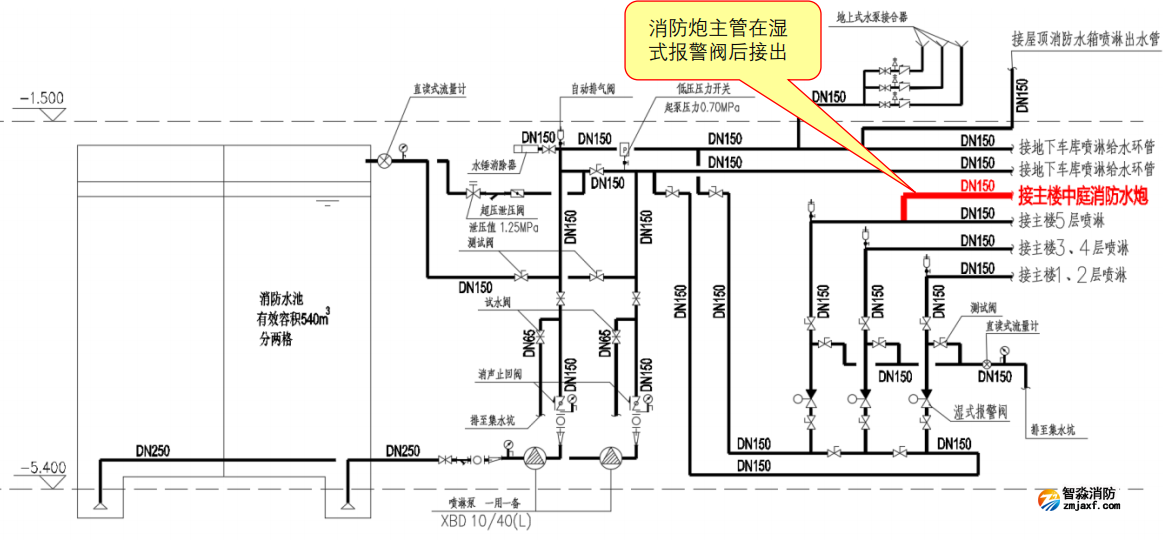

　　1）错误做法

图示1

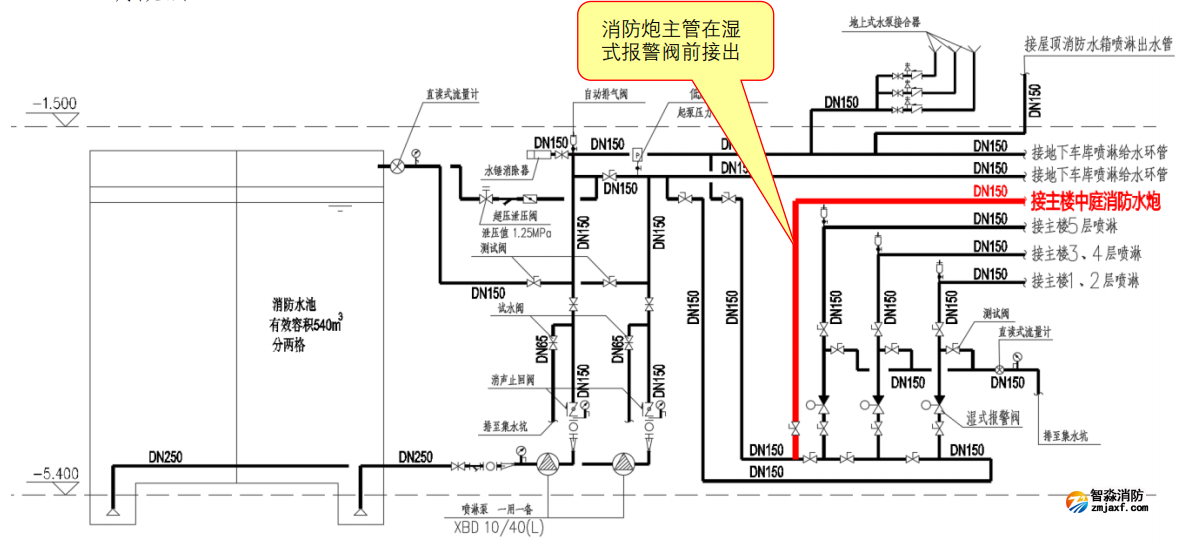

　　2）正确做法
