电站、变电所、配电室等供配电设备用房消防设计的重点

一、火灾危险性分类与耐火等级

1. ‌火灾类别‌

• 油浸变压器室、油浸电容器室属‌丙类火灾危险性‌，干式变压器室属‌丁类火灾危险性
• 配电室（装油量≤60kg/台）为丁类，装油量＞60kg/台则为丙类‌‌耐火等级要求‌
• 变压器室、高压配电室、电容器室等关键区域耐火等级‌不应低于二级‌；油浸变压器室需满足《火力发电厂与变电站设计防火规范》特殊要求‌。

二、防火分隔与布局要求

‌防火分隔措施‌

• 与相邻区域应采用‌防火墙或甲级防火门‌分隔，电缆沟、夹层等连通处需用防火封堵材料密封‌。
• 变压器室之间、变压器室与配电室之间，应设置耐火极限不低于2.00h的防火隔墙
• 高层建筑内配电室应采用‌甲级防火门‌，且不得与厨房、浴室等潮湿场所贴邻‌。

选址与布局‌

• 严禁设置在‌甲、乙类厂房‌内或贴邻爆炸危险区域；10KV及以下专用变电所需用无门窗防火墙分隔‌
  。
• 民用建筑内应选用‌干式/气体绝缘变压器‌，且避开居室、病房上下层‌。

• 事故贮油池‌

• 地下变电站的每个防火分区面积≤1000m²，并设置独立的事故贮油池‌。

安全出口与疏散通道‌

• 变压器室的疏散门均应直通室外或安全出口

• 建筑面积超过250m²的控制室、配电室应设置≥2个安全出口，门朝疏散方向开启‌。

  疏散通道应设‌应急照明和指示标志‌，门朝疏散方向开启，严禁堆放障碍物‌。

设置气体灭火系统（或干粉灭火系统）的配电室

     防护区的门应向疏散方向开启，并能自行关闭；用于疏散的门必须能从防护区内打开。

     防护区内的疏散通道及出口，应设应急照明与疏散指示标志。防护区内应设火灾声报警器，必要时，可增设闪光报警器。防护区的入口处应设火灾声、光报警器和灭火剂喷放指示灯，以及防护区采用的相应气体灭火系统的永久性标志牌。灭火剂喷放指示灯信号，应保持到防护区通风换气后，以手动方式解除。

建筑内部装修

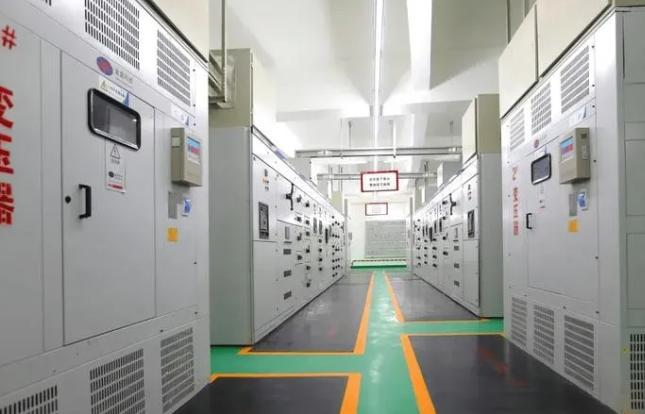

    配电室、油浸变压器室、发电机房、储油间的顶棚、墙面和地面内部装修材料的燃烧性能均应为A级

三、消防设施配置标准

1. ‌灭火系统‌

• 油浸变压器室、高压电容器室应设置‌气体灭火系统（如七氟丙烷）或细水雾系统‌，并与火灾报警系统联动‌

  必须配置‌干粉或二氧化碳灭火器‌。

2. ‌报警与疏散设施‌

• 需设置‌火灾自动报警系统‌，并与消防控制中心联动‌。
• 疏散通道应设‌应急照明和指示标志‌，门朝疏散方向开启，严禁堆放障碍物‌。

  备用照明

• 自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。

• 消防电话分机

• 发电机房、配变电室应设置消防专用电话分机。消防专用电话分机，应固定安装在明显且便于使用的部位，并应有区别于普通电话的标识。

四、电气安全与防护措施

1. ‌防爆与防护‌

• 爆炸危险区域的配电室需采用防爆型电气设备，电缆敷设符合‌GB50058‌防爆规范‌。

  长度超过100m的电缆隧道应设置防火隔断，电缆竖井每隔≤7m采用防火封堵材料‌

  电缆夹层、沟槽等区域需采取‌防水排水措施‌，防止积水短路‌。
• ‌

2. 通风与散热‌

• 高压配电室宜设‌不可开启采光窗‌（距地≥1.8m），低压配电室可设可开启窗‌。

五、日常管理与应急响应

1. ‌人员培训‌

• 操作人员需持证上岗，定期进行‌消防演练和培训‌，掌握初期火灾扑救技能‌。

2. ‌设备维护‌

• 定期检查消防设施有效性，清理易燃杂物，确保疏散通道畅通‌。

六、特殊场景附加要求

• ‌

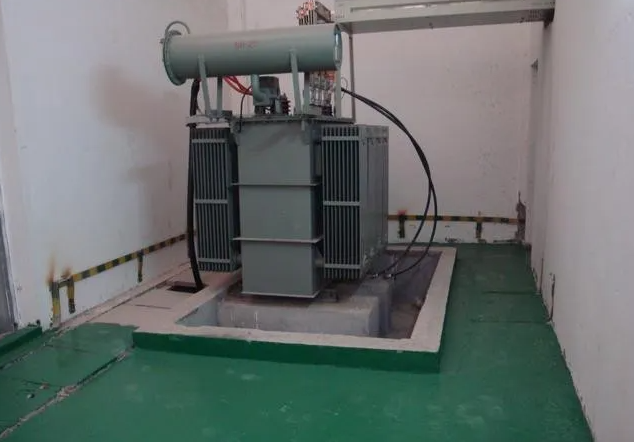

  变压器室：变压器室应设置在首层或地下一层的靠外墙部位。
• ‌车库变电站‌：油浸变压器、充有可燃油的高压电容器和多油开关等，不应设置在汽车库、修车库内。当受条件限制必须贴邻汽车库、修车库布置时，应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。

    人防工程：人防工程内不得设置油浸电力变压器和其他油浸电气设备。

引用规范

主要依据《 建筑防火通用规范》《建筑设计防火规范》（GB50016）、《火力发电厂与变电站设计防火规范》（GB50229）、《爆炸危险环境电力装置设计规范》（GB50058）等‌。
