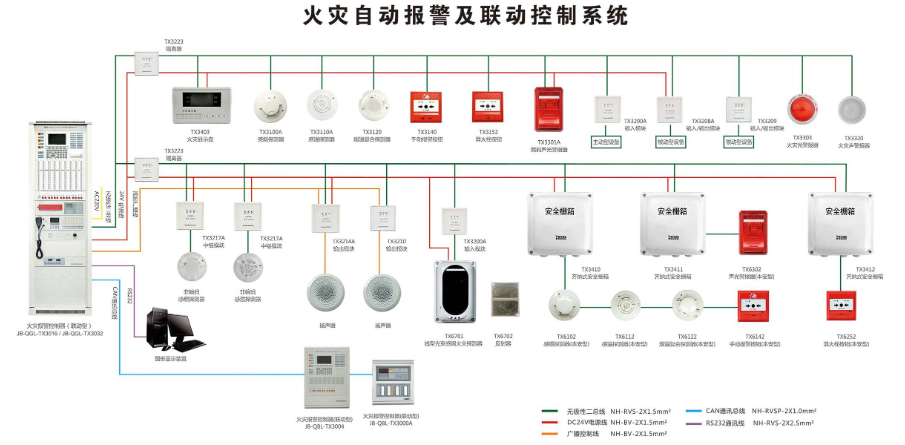

火灾自动报警及消防联动系统组成

火灾自动报警及消防联动系统是现代建筑消防安全的核心组成部分，其目的在于早期发现火灾隐患、迅速确认火灾并启动相应的消防设施，最大程度地减少人员伤亡和财产损失。一个完善的系统并非单一设备，而是由多个子系统相互协同、密切配合的有机整体。本文将对火灾自动报警及消防联动系统的组成部分进行详细阐述。

一、火灾自动报警系统 (FAS) 的组成

火灾自动报警系统是FAS&FLS的感知中枢，负责探测火灾并发出警报。其主要组成部分包括：

1. 探测器 (Detectors): 探测器是FAS的“眼睛”，负责感知火灾的早期特征。根据探测原理和应用场所的不同，探测器可以分为多种类型：

• 感烟探测器 (Smoke Detectors): 通过探测烟雾浓度来判断火灾。常见的有离子感烟探测器和光电感烟探测器。离子感烟探测器利用微弱放射源电离空气，烟雾颗粒进入后会影响电离电流，从而触发报警。光电感烟探测器利用光源照射，烟雾颗粒散射光线，光电传感器检测到散射光线后触发报警。感烟探测器适用于探测阴燃阶段的火灾，对烟雾敏感，但容易受到灰尘、水蒸气等干扰，因此不适合安装在厨房、吸烟室等易产生烟雾的环境。

• 感温探测器 (Heat Detectors): 通过探测环境温度的变化来判断火灾。常见的有定温探测器和差温探测器。定温探测器当环境温度达到预设阈值时触发报警；差温探测器当环境温度上升速度超过预设阈值时触发报警。感温探测器对烟雾不敏感，适用于厨房、锅炉房等易产生烟雾但不容易发生火灾的环境。

• 复合型探测器 (Multi-Sensor Detectors): 综合了烟雾和温度两种探测方式，能够更准确地判断火灾，减少误报。例如，可以将感烟探测器和差温探测器结合使用，只有同时检测到烟雾和温度异常才会触发报警。

• 火焰探测器 (Flame Detectors): 通过探测火焰的辐射特征（紫外线、红外线等）来判断火灾。响应速度快，适用于易燃易爆场所，例如油库、化工厂等。

• 气体探测器 (Gas Detectors): 用于探测可燃气体的泄漏，防止气体爆炸事故的发生。常见的有可燃气体报警器和有毒气体报警器。

2. 手动报警按钮 (Manual Call Points): 手动报警按钮为人工触发火灾报警信号的装置，安装在醒目且容易接近的位置。当人们发现火灾时，可以按下手动报警按钮，立即触发报警。手动报警按钮通常与探测器配合使用，共同确保火灾的及时发现。

3. 区域报警控制器 (Zone Alarm Controller): 区域报警控制器将多个探测器和手动报警按钮划分成若干个区域，并接收来自这些区域的报警信号。当某个区域发生火灾时，区域报警控制器会发出声光报警信号，并指示火灾发生的区域。区域报警控制器通常具有电源备份、故障自检等功能，以确保系统的可靠运行。

4. 火灾报警控制器 (Fire Alarm Control Panel, FACP): 火灾报警控制器是FAS的核心控制设备，负责接收、处理来自探测器和手动报警按钮的报警信号，并驱动声光报警装置，同时将报警信息传输给消防联动控制器。FACP通常具有以下功能：

• 报警信号接收与处理： 接收来自探测器和手动报警按钮的报警信号，并进行分析和判断。

• 声光报警： 发出声光报警信号，提醒人员进行疏散。

• 故障指示： 能够检测系统内部的故障，并发出故障指示信号。

• 事件记录： 能够记录报警事件、故障事件、操作事件等信息，方便后期维护和管理。

• 远程监控： 可以通过网络将报警信息传输到远程监控中心，实现远程监控和管理。

5. 声光报警装置 (Sound and Light Alarms): 声光报警装置用于在发生火灾时发出声光报警信号，提醒人员进行疏散。声音信号通常采用高分贝的警报声，光信号则采用闪烁的红色警示灯。声光报警装置的安装位置应醒目且容易被听到，例如走廊、楼梯间、公共场所等。

6. 线路及其保护： FAS的各个组成部分之间通过线路连接，这些线路必须满足消防安全要求，例如采用阻燃电缆、穿管保护等。线路的可靠性直接影响FAS的运行，因此需要定期检查和维护。

二、消防联动系统 (FLS) 的组成

消防联动系统是FAS&FLS的执行机构，根据FAS发出的报警信号，自动启动相应的消防设备，控制火势蔓延，协助人员疏散。其主要组成部分包括：

1. 消防联动控制器 (Fire Linkage Control Panel, FLCP): 消防联动控制器是FLS的核心控制设备，负责接收来自FACP的报警信号，并根据预设的联动逻辑，控制相应的消防设备。FLCP通常具有以下功能：

• 联动控制： 能够根据火灾报警信号，自动启动消防水泵、喷淋系统、防排烟系统、防火卷帘门等消防设备。

• 手动控制： 提供手动控制功能，允许人工干预消防设备的运行。

• 状态显示： 能够显示消防设备的运行状态，例如水泵是否启动、喷淋系统是否运行等。

• 故障指示： 能够检测消防设备的故障，并发出故障指示信号。

2. 消防设备控制模块 (Fire Equipment Control Modules): 消防设备控制模块用于控制具体的消防设备，例如启动消防水泵、打开喷淋阀门、控制防火卷帘门的升降等。控制模块通常采用继电器或其他开关器件，能够可靠地控制消防设备的运行。

3. 消防水泵 (Fire Pumps): 消防水泵是消防供水系统的核心设备，负责提供灭火所需的压力和流量。消防水泵通常由电动或柴油机驱动，能够在停电情况下继续工作。

4. 喷淋系统 (Sprinkler Systems): 喷淋系统是一种自动灭火系统，由喷淋头、管道和供水系统组成。当探测器探测到火灾时，喷淋系统会自动喷水灭火，控制火势蔓延。常见的喷淋系统有湿式喷淋系统、干式喷淋系统、预作用喷淋系统等。

5. 防排烟系统 (Smoke Control and Exhaust Systems): 防排烟系统用于在发生火灾时排除烟雾，为人员疏散创造有利条件。防排烟系统包括排烟风机、送风风机、排烟阀、送风阀等设备，能够有效地控制烟雾的扩散。

6. 防火卷帘门 (Fire Shutters): 防火卷帘门是一种重要的防火分隔设施，用于阻止火势在不同区域之间蔓延。当探测器探测到火灾时，防火卷帘门会自动下降，形成防火屏障。

7. 消防广播系统 (Fire Broadcasting System): 消防广播系统用于在发生火灾时向人员发出疏散指令。广播内容通常包括火灾发生的地点、疏散路线等信息，能够引导人员安全有序地疏散。

8. 消防电梯 (Fire Lifts): 消防电梯专供消防人员使用，用于在发生火灾时快速到达指定楼层，进行灭火和救援。消防电梯通常具有较高的载重能力和防火性能。

9. 紧急照明和疏散指示标志 (Emergency Lighting and Evacuation Signs): 紧急照明和疏散指示标志用于在停电情况下为人员提供照明和疏散方向指引。这些设备通常采用蓄电池供电，能够在停电后继续工作一段时间，确保人员安全疏散。

三、FAS&FLS的联动逻辑

FAS&FLS的联动逻辑是确保系统能够高效、可靠地发挥作用的关键。合理的联动逻辑能够根据火灾的类型、发生地点和发展阶段，自动启动相应的消防设备，最大限度地减少人员伤亡和财产损失。常见的联动逻辑包括：

• 区域联动： 当某个区域发生火灾时，只启动该区域及其相邻区域的消防设备，避免影响其他区域的正常运行。

• 时间联动： 根据火灾的发展阶段，分阶段启动不同的消防设备。例如，先启动声光报警装置，提醒人员疏散；然后启动喷淋系统，控制火势蔓延；最后启动防排烟系统，排除烟雾。

• 逻辑联动： 根据火灾发生的具体情况，采用不同的联动策略。例如，当探测器探测到可燃气体泄漏时，除了启动报警装置外，还应自动关闭燃气阀门，防止气体爆炸事故的发生。

四、FAS&FLS的维护与管理

FAS&FLS的维护与管理是确保系统长期稳定运行的重要保障。需要定期对系统进行检查、测试和维护，及时发现和排除故障。维护与管理内容包括：

• 定期检查： 定期检查探测器、手动报警按钮、报警控制器、联动控制器、消防设备等设备的运行状态，确保其正常工作。

• 功能测试： 定期进行功能测试，验证系统的报警功能、联动功能等是否正常。

• 清洁维护： 定期清洁探测器、报警控制器等设备的表面，防止灰尘和污垢影响其灵敏度。

• 更换部件： 定期更换超过使用寿命的部件，例如电池、灯泡等。

• 培训管理： 对操作人员进行培训，使其掌握系统的操作方法和维护技巧。

• 建立档案： 建立完整的系统档案，记录设备的安装位置、型号、维护记录等信息，方便管理和维护。

火灾自动报警及消防联动系统是一个复杂的系统工程，涵盖了探测、报警、控制、灭火、疏散等多个环节。只有了解其组成部分和工作原理，才能更好地设计、安装、维护和管理该系统，最大程度地降低火灾风险，保障人员安全和财产安全。
