电路“干接点”、“湿接点”在消防线路中的应用

文章出处:www.xdjyq.com责任编辑:admin人气:发表时间:2020-07-09 23:23
电路“干接点”、“湿接点”在消防线路中的应用

干接点的定义

无源开关;具有闭合和断开的2种状态;2个接点之间没有极性,可以互换。

常见的干接点信号有:

1)各种开关如:限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等;

2)各种按键;

3)各种传感器的输出,如:环境动力监控中的传感器:水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器;

4)继电器、干簧管的输出。

湿接点的定义

有源开关;具有有电和无电的2种状态;2个接点之间有极性,不能反接;

常见的湿接点信号有:

1)如果把以上的干接点信号,接上电源,再跟电源的另外一极,作为输出,就是湿接点信号;工业控制上,常用的湿接点的电压范围是DC0~30V,比较标准的是DC24V;AC110~220V的输出也可以是湿接点,尽管这样做比较少;

2) 把TTL电平输出作为湿接点,也未尝不可;一般情况下,TTL电平需要带缓冲输出的,例如:7407、245、244等,与VCC等构成回路;244、245也可以跟gnd构成回路;才能驱动远方的光耦。

3)NPN三极管的集电极输出和VCC;

4)达林顿管的集电极输出和VCC;

5)红外反射传感器和对射传感器的输出;

干接点的优点

1)随便接入,降低工程成本和工程人员要求,提高工程速度

2)处理干接点开关量数量多

3)连接干接点的导线即使长期短路既不会损坏本地的控制设备,也不会损坏远方的设备

4)接入容易,接口容易统一

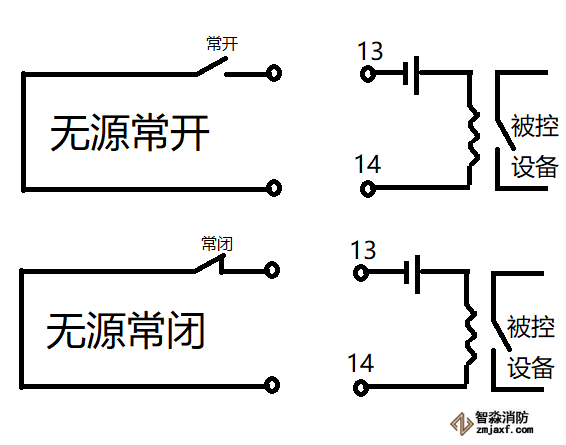

无源信号(干接点),分为两种,无源常开和无源常闭,如下图:

特点:不带电源,有一定容量的,消防系统中一般能承受DC30V/1A的电流,所以一般是接入到消防模块中。

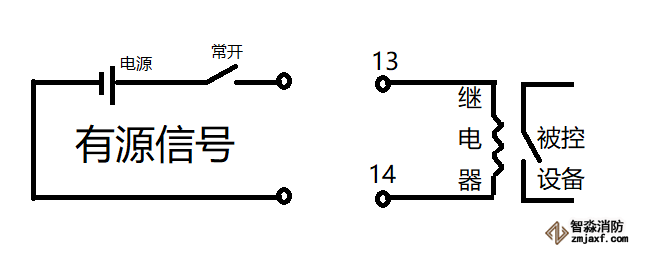

有源信号(湿接点),由电源加上一个开关组成如下图:

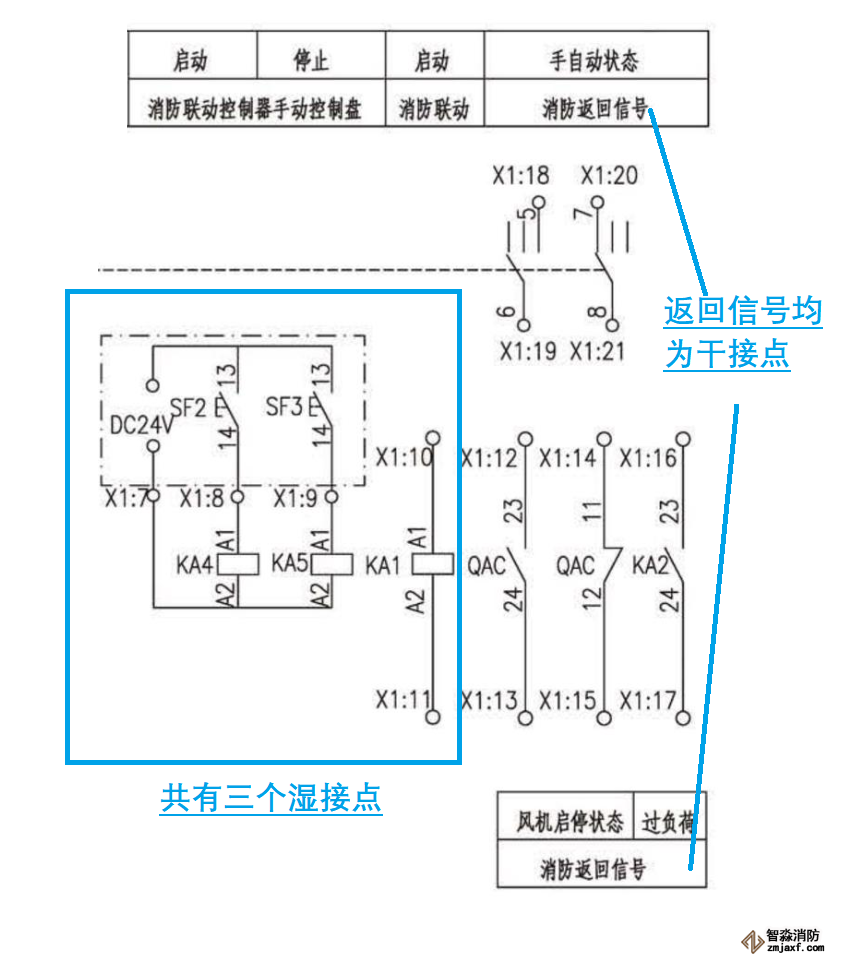

消防联动控制器向消防泵控制柜发出的信号:(湿接点)

联动触发信号(自动启动,总线) 和手动控制信号(手动启、停,专线),两种信号均为DC24V有源触点,消防信号中间继电器设于消防水泵控制箱内,满足GB50116-2013第4.1.1条,4.1.3条。

消防联动控制器接收的消防泵控制柜发出的信号:(干接点)

水泵的运行、故障信号,以无源触点形式发出,通过总线模块返回。

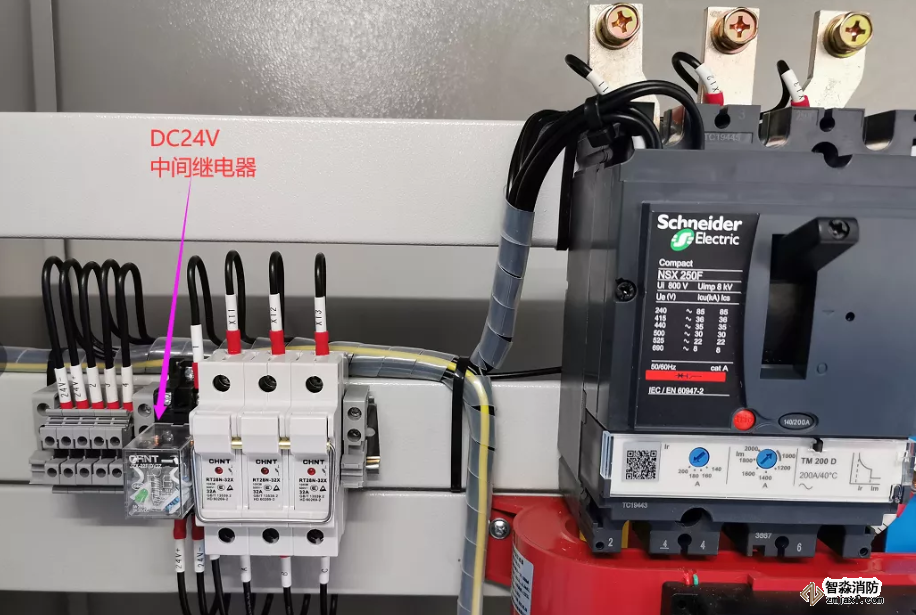

(湿接点实物实例图)

特点:

被接设备接入端无电压,接入继电器的13、14脚。

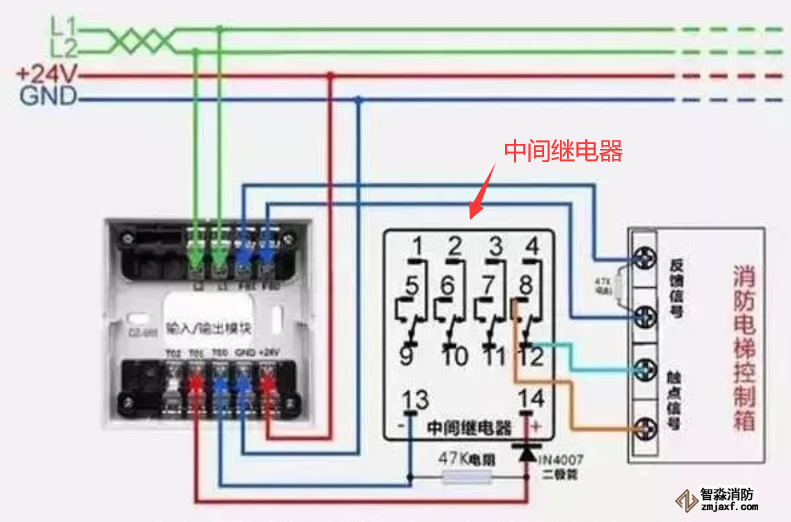

(干接点实物实例图)

来源:供配电总工联盟
