电力系统的接线方式(知识总结图)

文章出处:www.xdjyq.com责任编辑:admin人气:发表时间:2020-08-12 23:15

电力系统的接线方式



  1. 电网的接线

  • 无备用接线方式电网:基本形式包括3种,即单回路辐射式、干线式、链式;

  • 有备用接线方式电网:基本形式包括3类,即单电源单环网(普通环网)、双电源双环网(拉手环网)、两端电源供电,另外还有大量的复杂网。



  1. 发电厂、变电站的电气主接线(又称一次接线)

  • 电气主接线的基本要求:

    三个基本要求,即可靠性、灵活性、经济性;

    设计时:力求达到技术先进、安全可靠、经济合理。

  • 电气主接线的基本形式:

  1. 单母线接线(分段、加旁路等)

  2. 双母线接线(分段、加旁路等)

  3. 一个半断路器接线(又称3/2接线)

  4. 4/3接线(由3/2接线演变而来)

  5. 双断路器接线

  6. 单元接线(包括扩大单元接线、联合单元接线等)

  7. 桥型接线(内桥接线、外桥接线)

  8. 多角形接线(三角形接线、四角形接线等)。



3.  中性点接线方式

  • 中性点大电流接地系统(直接接地):中性点直接接地(我国110KV及以上)、经小阻抗接地(一些特殊场合)。

  • 中性点小电流接地系统(非直接接地):中性点不接地(10KV以下电网、发电机等)、经消弧线线圈接地(20~66KV电网、发电机等)、经高阻抗接地(3~10KV厂用电系统、6~10KV小规模的配电网等)。

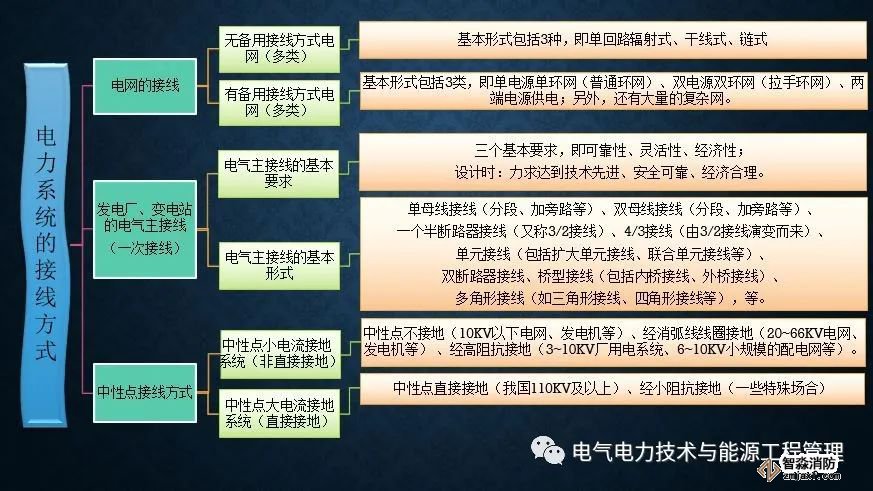

电力系统的接线方式知识结构梳理图

(谨  放一张图就好)
